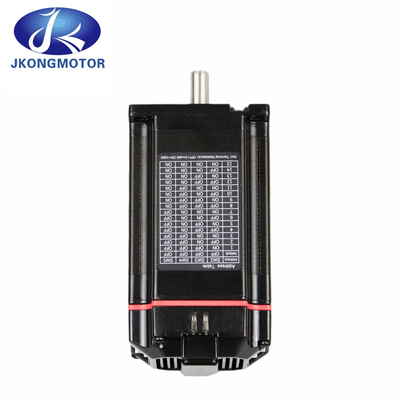

O motor deslizante integrado é um sistema de controlo muito econômico do movimento devido a sua eletrônica incorporado do controlador e do motorista do microstep que é integrada no conjunto. A série integrada do motor deslizante toma a adivinhação fora da compatibilidade do motor deslizante e do motorista. A série ISM42 e ISM57 é excelente para aplicações simples do movimento. O motorista bipolar do microstep caracteriza definições de 200-1600 etapas/revolução, e caracteriza a temperatura excessiva e procura um caminho mais curto disposições da parada programada. Os motores deslizantes, os motoristas e os controladores integrados estão disponíveis nos tamanhos 17 e 23 do NEMA, com avaliações do torque de 31 às polegadas de 425 onças. Os motores deslizantes do torque alto são usados na oferta integrada da série do motor deslizante ângulo de uma etapa de 1,8 graus com comprimentos da pilha de 1/2, de 1, de 2, ou de 3, prevendo uma vasta gama de torque e de intertia da partida. Se você precisa as alterações feitas em seus enrolamentos do motor deslizante, as alterações do eixo e os adicionadores do codificador estão disponíveis para a monitoração remota da posição.

Os motores deslizantes integrados incluem a eletrônica incorporado do motorista do microstep, eliminando a necessidade para a fiação e a conexão do motor. A série 23MDSI igualmente contém um indicador/controlador simples com comunicações RS485. Está disponível de quatro comprimentos da pilha, entregando polegadas de 76 a 425 onças do torque. O motorista bipolar do microstep caracteriza definições de 200-1600 etapas/revolução, fornecendo a operação giratória lisa. O ISM42 e o ISM57 integraram o motor deslizante estão disponíveis em uma versão do único-eixo ou em uma versão do dobro-eixo com codificador opcional.

1. o Nema híbrido 23 de 57mm integrou a especificação de Genaral do motor deslizante:

2, características do motorista integrado do controlador do motor deslizante:

1): Uma nova geração de tecnologia de 32 bits de DSP.

2): Protocolo padrão do apoio MODBUS-RTU.

3): terminal da função de entrada de 4 maneiras, terminal da função de saída de 2 maneiras.

4): A deterioração do torque é reduzida, e a velocidade pode alcançar 3000rpm.

5): Saída incorporado do alarme para a monitoração e o controle fáceis.

6): Inteligentemente ajuste atual, reduza a vibração, o ruído e o calor, e a eficiência do aumento por 35%.

7): Escala da tensão: DC24~50V.

8): 16 subdivisões ajustáveis, o defeito são 1000pulse/r.

9): Alta velocidade e rigidez excelente, integração perfeita de servo e de deslizante.

10): Com sobretensão, undervoltage, sobrecarga e outras funções da proteção.

11): Projeto integrado com motor de movimentação. A instalação fácil, pegada pequena e fiação simples.

3, aplicação do motor deslizante integrado da movimentação:

Imprimir, AOI, ligação do painel, equipamento de transferência, etc. no PWB relacionaram o equipamento; equipamento relacionado da câmera tal como a câmera e a impressão digital; máquina de cristal contínua, máquina de ligação do fio, máquina distribuidora, divisor de feixe, e máquina de fita do pacote no empacotamento.

4, especificação geral de nema 23 integraram o motor deslizante:

5, dados de Techical:

6, descrição terminal:

Descrição terminal
Pin	Função	Nota	Diagrama esquemático da relação
PWR	Indicador de poder	Do poder indicador sobre
ALM	Indicador do alarme	Alarme que pesca o indicador
X0-X3	terminal de 4 entradas	Terminal do entrada/saída, fonte de alimentação 24V do sinal, apoio NPN e de fiação de PNP dois modos, alteração terminal do software da função do apoio
XCOM	Terra comum entrada
Y0-Y1	terminal de saída 2
YCOM	Saída comum
B	Relação de comunicação RS485 1	2 grupos de relação de comunicação RS485, usados para dentro e para fora conexão, taxa de transmissão do defeito são 115200, formato de dados são: dados de 8 bits, nenhum dígito de verificação, 1 bocado de parada.
A+
B	Relação de comunicação RS485 2
A+
+DC	Terminal positivo de entrada de poder	DC24~50V
Terra	Terminal negativo de entrada de poder

7, terminal do entrada/saída:

8, ajustes de interruptor do MERGULHO:

9, ajuste do porto do poder:

10, liberação do alarme:

Liberação do alarme:
Código de erro	Informação de erro	Luz de aviso de ALM	Restauração
Err1: (0x01)	A sobrecarga ou a fase-à-fase procuram um caminho mais curto		Restauração do poder-para baixo
Err2: (0x02)	A tensão de fonte de alimentação é demasiado alta		Fechamento/auto restauração
Err3: (0x03)	A tensão de fonte de alimentação é demasiado baixa		Fechamento/auto restauração
Err5: (0x05)	Fora do torlance		Restauração do poder-para baixo

11, ambiente do uso:

12, produto dimensionam: (Unit=mm)

13, projeto personalizado:

Se este motor não combina com seu pedido. Sinta por favor livre para contactar connosco, nós pode fazer o eixo personalizado/enrolamento/flange de montagem/cabo/conector/codificador/freio/caixa de engrenagens e a outro. Nós queremos trabalhos de lado a lado com você e sua equipe projetar um motor que caiba as necessidades precisas de sua aplicação. Toda a engenharia e apoio são feitos in-house.
