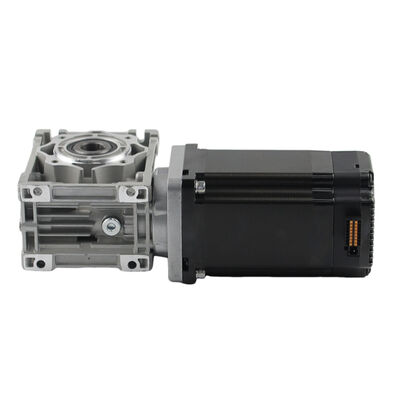

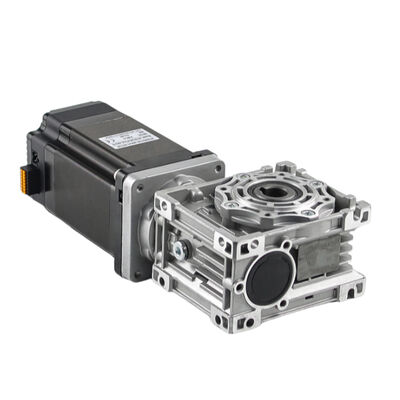

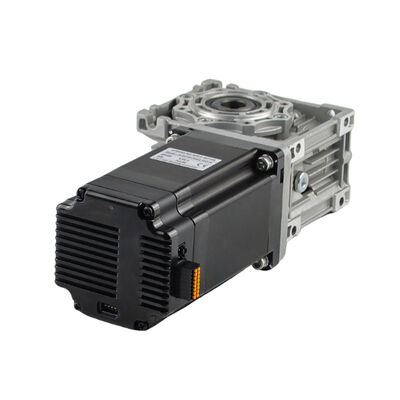

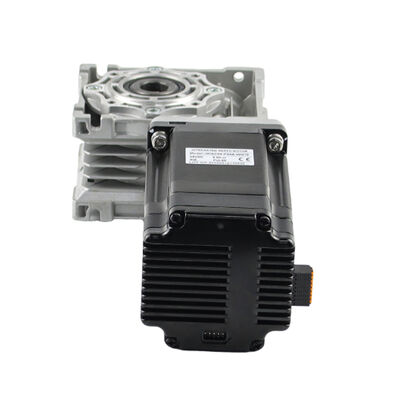

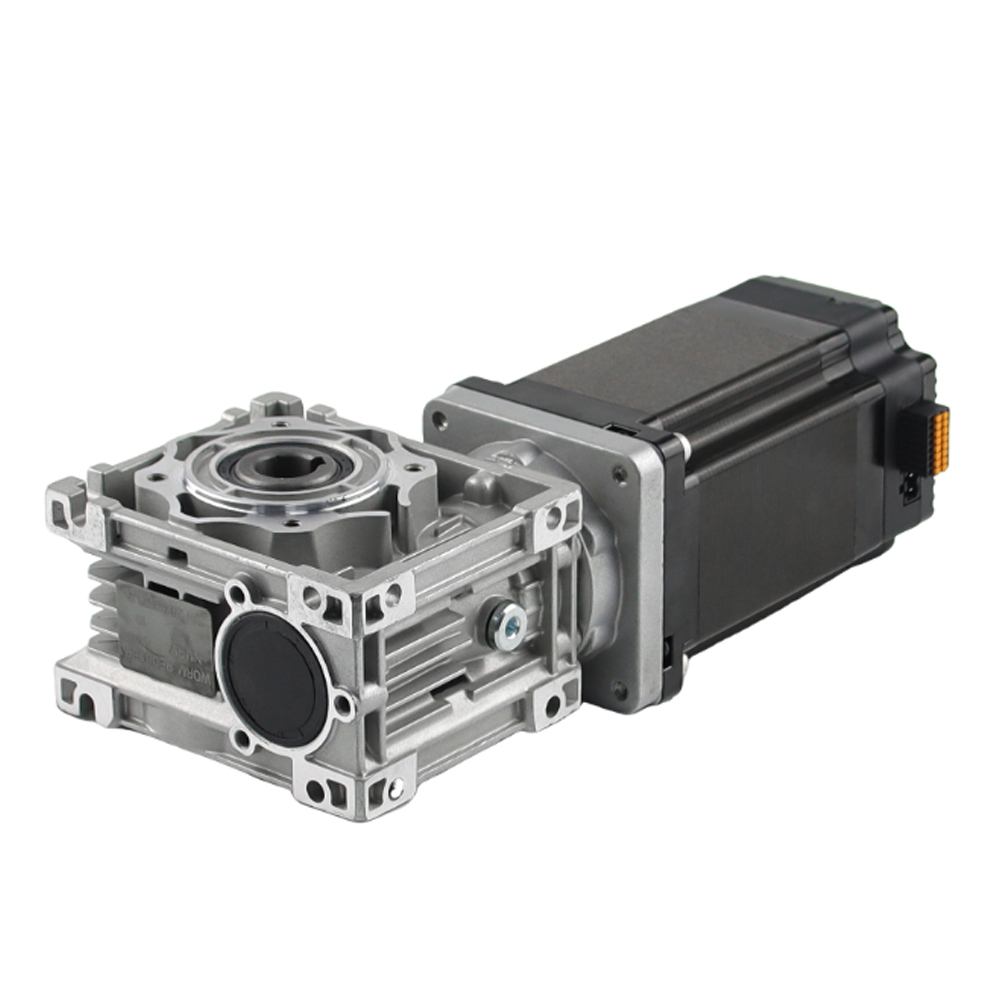

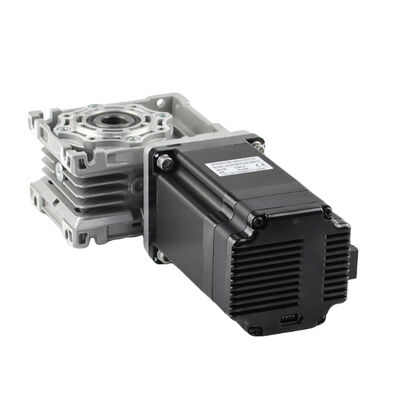

Jkongmotor Motor de Passo Integrado de 28mm 42mm 57mm 60mm 86mm Tipo Pulso/Motor de Passo de Circuito Fechado Juntamente com Driver
Descrição do Produto:
Um motor com um controlador ou um driver, e um encoder, é um motor integrado. Os motores integrados economizam fiação entre o motor, o controlador e o gabinete de controle. Ao minimizar a complexidade da máquina e os esforços de instalação, o custo geral do sistema é reduzido
Características do Servomotor DC Integrado
1. Compacto: Design integrado do motor de acionamento integrado Fácil instalação, pequena área ocupada e fiação simples.
2. Múltiplos modos de controle de movimento: Suporta o protocolo padrão CiA402, incluindo modo de posição relativa, modo de posição absoluta,Modo de velocidade, modo de torque e modo de regressão de origem.
3. Baixo consumo de energia: Adotando MOS de baixa resistência interna para garantir o desempenho do motor Excelente utilização de torque enquantoreduzindo o consumo de energia do motor e a geração de calor, estendendo efetivamente a vida útil do
motor.
4. Modo de controle: Suporta pulso/RS485/CANopen.
5. Função de velocidade de posição de vários segmentos: Com função de posição de vários segmentos e função de velocidade de vários segmentos.
6. Seguro e confiável: Driver embutido no local e sinal de saída de alarme Conveniente para detecção e controle do computador superior embutido Múltiplas funções de alarme, como sobre diferencial, subtensão e sobretemperatura Pode garantir a operação segura deequipamentos de processamento.
Regras de nomenclatura do modelo para servomotor CC integrado de baixa tensão
| ① Nome |
JK: Changzhou Jkongmotor |
⑥ Freio (Opcional) |
B1: Freio 24V |
| ② Série do Motor de Passo Integrado |
ISP: Tipo à prova d'água |
B2: Freio 48V |
| ISC: Tipo Plugue |
⑦ Tipo de Eixo |
Nenhum: Eixo de Saída Padrão |
| ③ Estrutura do Motor |
28=28mm |
01: Eixo de Saída Especial |
| 42=42mm |
⑧ Tipo de Fio Condutor |
Y: Concha de Crimpagem |
| 57=57mm |
H: Plugue de Aviação |
| 60=60mm |
M: Prensa-cabo PG |
| 86=86mm |
⑨ Número de Fios Condutores |
Concha de Crimpagem: 3=Fonte de alimentação + comunicação + E/S |
| ④ Tipo de Controle |
P: Pulso |
Concha de Crimpagem: 4=Fonte de alimentação + 2 x comunicação + E/S |
| R: RS485 |
Plugue de Aviação: 2=Fonte de alimentação + comunicação |
| C: CANopen |
Plugue de Aviação: 4=Fonte de alimentação + 2 x comunicação + E/S |
| ⑤ Comprimento do Motor |
0,3m / 1m / Personalizado |
Prensa-cabo PG: 2=Fonte de alimentação + comunicação |
| ⑥ Tipo de Encoder |
A1: Encoder absoluto de volta única de 17 bits |
Prensa-cabo PG: 4=Fonte de alimentação + 2 x comunicação + E/S |
| A2: Encoder absoluto de várias voltas de 17 bits |
⑩ Caixa de Engrenagens (Opcional) |
G: Caixa de Engrenagens Planetárias |
| A3: Encoder absoluto de volta única de 15 bits |
RG: Caixa de Engrenagens Planetárias em Ângulo Reto |
| A4: Encoder absoluto de várias voltas de 15 bits |
WG: Caixa de Engrenagens Sem-fim |
| ⑪ Relação de Engrenagem do Redutor |
03-1:3; 05-1:5; 10-1:10; 20-1:20... |
A Jkongmotor possui uma ampla gama de linhas de produção de micromotores no setor, incluindo Motor de Passo, Servomotor CC, Motor CA, Motor sem Escovas, Motor de Engrenagem Planetária, Caixa de Engrenagens Planetárias, etc. Por meio da inovação técnica e personalização, ajudamos você a criar sistemas de aplicação excepcionais e fornecer soluções flexíveis para várias situações de automação industrial.
Recursos:
1. Adotando um novo núcleo M4+ de 32 bits com frequência principal de 120M ou 240M
2. Características de torque estáveis de baixas a altas velocidades, com alta velocidade e precisão
3. Equipado com interface de resistor de freio para evitar danos ao sistema de frenagem eletromecânica
4. Ampla faixa de velocidade, baixa elevação de temperatura e alta eficiência
5. Motor e acionamento integrados, tamanho compacto, fiação simples e acionamento Boa compatibilidade com o motor
6. Equipado com funções de proteção contra sobrecorrente, sobretensão, sobretemperatura e sobre diferencial
7. Configure um encoder absoluto de volta única de 17 bits
Método de comunicação:
1. Tipo pulso
2. Tipo de rede RS485 MOdbus RTU
3. Tipo de rede CANopen
Nível de proteção:
Tipo à prova d'água: IP30, IP54, IP65, opcional
Uso:
Equipamentos médicos, transporte logístico, automação industrial, máquinas têxteis, laser, desenho, chinês tradicional
indústria de ingredientes medicinais, etc.
Série ISC28 Nema 11 28mm Pulso RS485 CANopen Servomotor de Passo Integrado:
| Série |
Série V2 |
Método de controle (opcional) |
Ângulo de Passo |
Corrente de Fase |
Resistência de Fase |
Indutância de Fase |
Torque Nominal |
Comprimento do Corpo |
Peso |
Classe de Isolamento |
Encoder Integrado |
| (°) |
(A) |
(Ω) |
(mH) |
(N.m) |
(mm) |
(Kg) |
/ |
/ |
| ISC28-0.065Nm |
JKISC28-P1A3 |
Pulso |
1.8 |
1 |
2.8 |
1.8 |
0.065 |
48.1 |
0.13 |
B |
1000ppr /17bit /15bit |
| JKISC28-R1A3 |
RS485 |
| JKISC28-C1A3 |
CANopen |
| ISC28-0.095Nm |
JKISC28-P2A3 |
Pulso |
1.8 |
0.67 |
6.8 |
5.5 |
0.095 |
61 |
0.17 |
B |
1000ppr /17bit /15bit |
| JKISC28-R2A3 |
RS485 |
| JKISC28-C2A3 |
CANopen |
| ISC28-0.12Nm |
JKISC28-P3A3 |
Pulso |
1.8 |
0.67 |
8.8 |
8 |
0.12 |
67 |
0.22 |
B |
1000ppr /17bit /15bit |
| JKISC28-R3A3 |
RS485 |
| JKISC28-C3A3 |
CANopen |
Série ISC42 Nema 17 42mm Pulso RS485 CANopen Servomotor de Passo Integrado:
| Série |
Série V1 |
Série V2 |
Método de controle (opcional) |
Ângulo de Passo |
Corrente de Fase |
Resistência de Fase |
Indutância de Fase |
Torque Nominal |
Comprimento do Corpo |
Peso |
Classe de Isolamento |
Encoder Integrado |
| (°) |
(A) |
(Ω) |
(mH) |
(N.m) |
(mm) |
(Kg) |
/ |
/ |
| ISC42-0.26Nm |
JKISS42-P01A |
JKISC42-P1A3 |
Pulso |
1.8 |
1.33 |
1.8 |
2.5 |
0.26 |
55.4 |
0.28 |
B |
1000ppr /17bit /15bit |
| JKISS42-R01A |
JKISC42-R1A3 |
RS485 |
| JKISS42-C01A |
JKISC42-C1A3 |
CANopen |
| ISC42-0.42Nm |
JKISS42-P02A |
JKISC42-P2A3 |
Pulso |
1.8 |
1.7 |
1.2 |
2.8 |
0.42 |
61.1 |
0.34 |
B |
1000ppr /17bit /15bit |
| JKISS42-R02A |
JKISC42-R2A3 |
RS485 |
| JKISS42-C02A |
JKISC42-C2A3 |
CANopen |
| ISC42-0.5Nm |
JKISS42-P03A |
JKISC42-P3A3 |
Pulso |
1.8 |
1.68 |
1.55 |
2.8 |
0.5 |
69.9 |
0.44 |
B |
1000ppr /17bit /15bit |
| JKISS42-R03A |
JKISC42-R3A3 |
RS485 |
| JKISS42-C03A |
JKISC42-C3A3 |
CANopen |
| ISC42-0.73N.m |
JKISS42-P04A |
JKISC42-P4A3 |
Pulso |
1.8 |
1.7 |
2.6 |
6.2 |
0.73 |
81.9 |
0.61 |
B |
1000ppr /17bit /15bit |
| JKISS42-R04A |
JKISC42-R4A3 |
RS485 |
| JKISS42-C04A |
JKISC42-C4A3 |
CANopen |
Série ISC57 Nema 23 57mm Pulso RS485 CANopen Servomotor de Passo Integrado:
| Série |
Série V1 |
Série V2 |
Método de controle (opcional) |
Ângulo de Passo |
Corrente de Fase |
Resistência de Fase |
Indutância de Fase |
Torque Nominal |
Comprimento do Corpo |
Peso |
Classe de Isolamento |
Encoder Integrado |
| (°) |
(A) |
(Ω) |
(mH) |
(N.m) |
(mm) |
(Kg) |
/ |
/ |
| ISC57-0.55Nm |
JKISS57-P01A |
JKISC57-P1A3 |
Pulso |
1.8 |
2.8 |
0.7 |
1.4 |
0.55 |
61.5 |
0.55 |
B |
1000ppr /17bit /15bit |
| JKISS57-R01A |
JKISC57-R1A3 |
RS485 |
| JKISS57-C01A |
JKISC57-C1A3 |
CANopen |
| ISC57-1.2Nm |
JKISS57-P02A |
JKISC57-P2A3 |
Pulso |
1.8 |
2.8 |
0.9 |
3 |
1.2 |
75 |
0.8 |
B |
1000ppr /17bit /15bit |
| JKISS57-R02A |
JKISC57-R2A3 |
RS485 |
| JKISS57-C02A |
JKISC57-C2A3 |
CANopen |
| ISC57-1.89Nm |
JKISS57-P03A |
JKISC57-P3A3 |
Pulso |
1.8 |
2.8 |
1.1 |
3.6 |
1.89 |
96 |
1.2 |
B |
1000ppr /17bit /15bit |
| JKISS57-R03A |
JKISC57-R3A3 |
RS485 |
| JKISS57-C03A |
JKISC57-C3A3 |
CANopen |
| ISC57-2.2N.m |
JKISS57-P04A |
JKISC57-P4A3 |
Pulso |
1.8 |
3 |
1.4 |
4.5 |
2.2 |
102.5 |
1.3 |
B |
1000ppr /17bit /15bit |
| JKISS57-R04A |
JKISC57-R4A3 |
RS485 |
| JKISS57-C04A |
JKISC57-C4A3 |
CANopen |
| ISC57-2.8N.m |
JKISS57-P05A |
JKISC57-P5A3 |
Pulso |
1.8 |
4.2 |
0.75 |
3 |
2.8 |
116.5 |
1.6 |
B |
1000ppr /17bit /15bit |
| JKISS57-R05A |
JKISC57-R5A3 |
RS485 |
| JKISS57-C05A |
JKISC57-C5A3 |
CANopen |
| ISC57-3.0N.m |
JKISS57-P06A |
JKISC57-P6A3 |
Pulso |
1.8 |
4.2 |
0.9 |
3.8 |
3 |
132 |
1.8 |
B |
1000ppr /17bit /15bit |
| JKISS57-R06A |
JKISC57-R6A3 |
RS485 |
| JKISS57-C06A |
JKISC57-C6A3 |
CANopen |
Série ISC60 Nema 24 60mm Pulso RS485 CANopen Servomotor de Passo Integrado:
Servomotor de Passo Integrado personalizado:
