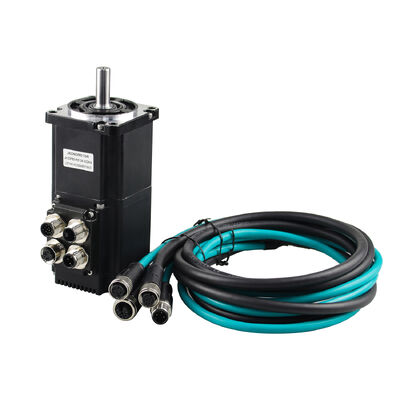

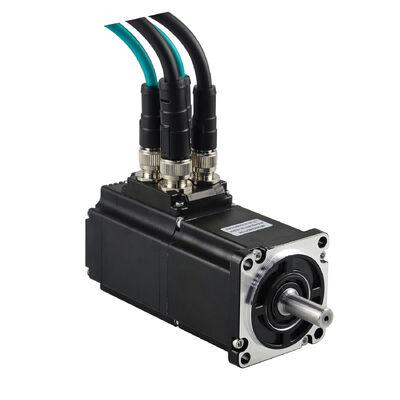

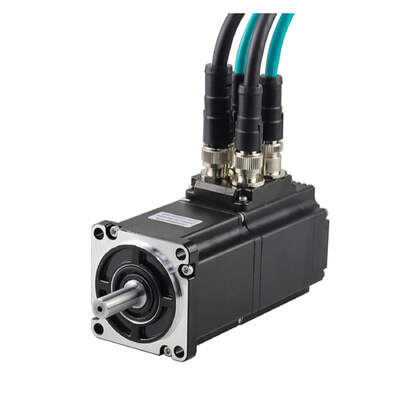

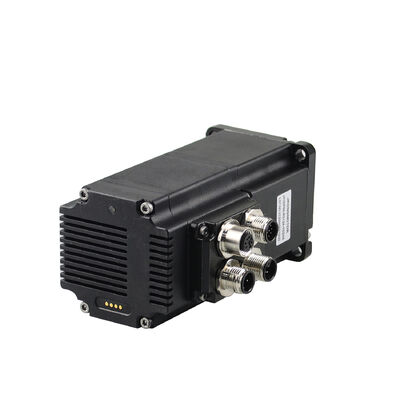

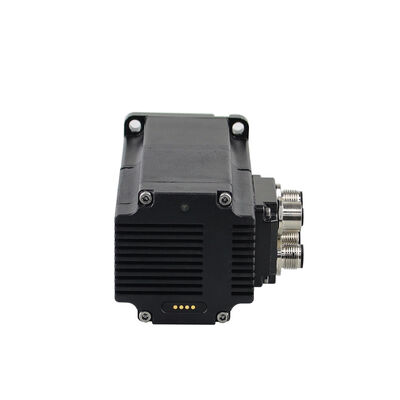

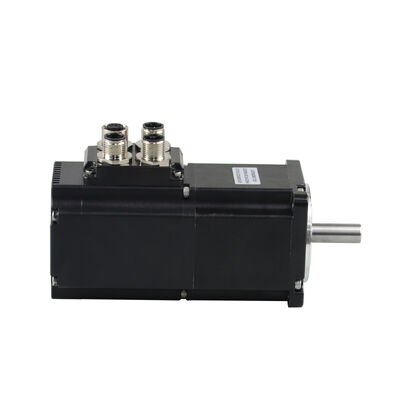

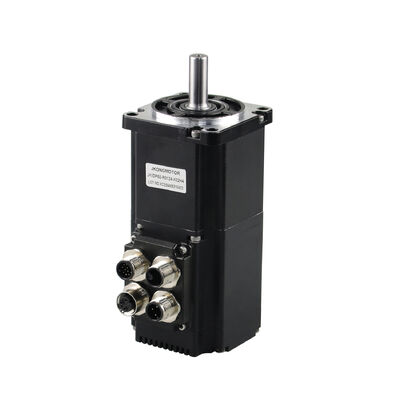

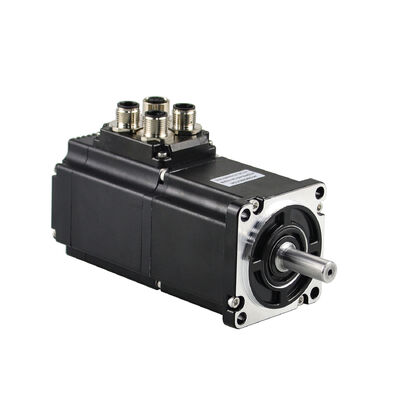

Jkongmotor Pulse RS485 Canopen Ethercat Nema 17 23 24 34 Motor Servo Integrado da Série IDS42 57 60 80 com Driver Motor Servo DC sem Escovas com Driver Integrado Embutido
Descrição do Produto:
Um motor com um controlador ou um driver, e um encoder, é um motor integrado. Os motores integrados economizam fiação entre o motor, o controlador e o gabinete de controle. Ao minimizar a complexidade da máquina e os esforços de instalação, o custo geral do sistema é reduzido
Características do Motor Servo DC Integrado
1. Compacto: Design integrado do motor de acionamento integrado Fácil instalação, pequena área ocupada e fiação simples.
2. Múltiplos modos de controle de movimento: Suporta o protocolo padrão CiA402, incluindo modo de posição relativa, modo de posição absoluta, modo de velocidade, modo de torque e modo de regressão de origem.
3. Baixo consumo de energia: Adotando MOS de baixa resistência interna para garantir o desempenho do motor Excelente utilização de torque enquanto reduzindo o consumo de energia do motor e a geração de calor, estendendo efetivamente a vida útil do
motor.
4. Modo de controle: Suporta pulso/RS485/CANopen.
5. Função de velocidade de posição de vários segmentos: Com função de posição de vários segmentos e função de velocidade de vários segmentos.
6. Seguro e confiável: Driver embutido no local e sinal de saída de alarme Conveniente para detecção e controle do computador superior embutido Múltiplas funções de alarme, como sobre diferencial, subtensão e sobretemperatura Pode garantir a operação segura de equipamentos de processamento.
Regras de nomenclatura do modelo para motor servo dc integrado de baixa tensão
| ① Nome |
JK: Changzhou Jkongmotor |
⑦ Tipo de Encoder |
A1: Encoder absoluto de volta única de 17 bits |
| ② Série de Motor DC Integrado |
IDP: Tipo à prova d'água de servo DC integrado |
A2: Encoder absoluto de várias voltas de 17 bits |
| IDC: Tipo de plugue servo DC integrado |
A3: Encoder absoluto de volta única de 15 bits |
| IBP: Tipo à prova d'água BLDC integrado |
A4: Encoder absoluto de várias voltas de 15 bits |
| IBC: Tipo de plugue BLDC integrado |
⑧ Freio (Opcional) |
B1: Freio de 24V; B2: Freio de 48V |
| ③ Estrutura do Motor |
42=42mm |
⑨ Tipo de Eixo |
Nenhum: Eixo de Saída Padrão |
| 57=57mm |
01: Eixo de Saída Especial |
| 60=60mm |
⑩ Tipo de Fio Condutor |
Y: Concha de Crimpagem |
| 80=80mm |
H: Plugue de Aviação |
| 86=86mm |
M: Glândula PG |
| ④ Tipo de Controle |
P: Pulso |
⑪ Número de Fios Condutores |
Concha de Crimpagem: 3=Fonte de alimentação + comunicação + E/S |
| R: RS485 |
Concha de Crimpagem: 4=Fonte de alimentação + 2 x comunicação + E/S |
| C: CANopen |
Plugue de Aviação: 2=Fonte de alimentação + comunicação |
| ⑤ Opções de Potência de Saída |
42: 1=26W; 2=53W; 3=78W |
Plugue de Aviação: 4=Fonte de alimentação + 2 x comunicação + E/S |
| 57: 1=91W; 2=140W; 3=200W |
Glândula PG: 2=Fonte de alimentação + comunicação |
| 60: 1=200W; 2=400W |
Glândula PG: 4=Fonte de alimentação + 2 x comunicação + E/S |
| 80: 1=750W; 2=1000W |
⑫ Caixa de Engrenagens (Opcional) |
G: Caixa de Engrenagens Planetárias |
| 86: 1=220W; 2=315W; 3=440W; 4=565W; 6=785W |
RG: Caixa de Engrenagens Planetárias de Ângulo Reto |
| ⑥ Tensão |
24=24V; 36=36V; 48=48V; 72=72V |
WG: Caixa de Engrenagens Sem-fim |
| ⑬ Relação de Engrenagem do Redutor |
03-1:3; 05-1:5; 10-1:10; 20-1:20... |
Características:
A Jkongmotor possui uma ampla gama de linhas de produção de micromotores no setor, incluindo Motor de Passo, Motor Servo DC, Motor AC, Motor sem Escovas, Motor de Engrenagem Planetária, Caixa de Engrenagens Planetária, etc. Por meio da inovação técnica e personalização, ajudamos você a criar sistemas de aplicação excepcionais e fornecer soluções flexíveis para várias situações de automação industrial.
1. Adotando um novo núcleo M4+ de 32 bits com frequência principal de 120M ou 240M
2. Características de torque estáveis de baixas a altas velocidades, com alta velocidade e precisão
3. Equipado com interface de resistor de freio para evitar danos ao sistema de frenagem eletromecânica
4. Ampla faixa de velocidade, baixa elevação de temperatura e alta eficiência
5. Motor e acionamento integrados, tamanho compacto, fiação simples e acionamento Boa compatibilidade com o motor
6. Equipado com funções de proteção contra sobrecorrente, sobretensão, sobretemperatura e sobre diferencial
7. Configure um encoder absoluto de volta única de 17 bits
Método de comunicação:
1. Tipo de pulso
2. Tipo de rede RS485 MOdbus RTU
3. Tipo de rede CANopen
Nível de proteção:
Tipo à prova d'água: IP30, IP54, IP65, opcional
Uso:
Equipamentos médicos, transporte logístico, automação industrial, máquinas têxteis, laser, desenho, chinês tradicional
indústria de ingredientes medicinais, etc
Motor Servo DC Integrado IDS42 da Série 42mm Nema 17 Pulse RS485 CANopen:
| Série |
Série V1 |
Método de controle (opcional) |
Potência Nominal |
Tensão Nominal |
Corrente Nominal |
Velocidade Nominal |
Torque Nominal |
Comprimento total do corpo |
Encoder Integrado |
| W |
V |
A |
Rpm |
N.m |
mm |
/ |
| IDS42-0.0625Nm |
JKIDS42-P01A |
Pulso |
26 |
24 |
1.8 |
4000 |
0.0625 |
61 |
17 bits |
| JKIDS42-R01A |
RS485 |
| JKIDS42-C01A |
CANopen |
| IDS42-0.125Nm |
JKIDS42-P02A |
Pulso |
53 |
24 |
3.3 |
4000 |
0.125 |
81 |
17 bits |
| JKIDS42-R02A |
RS485 |
| JKIDS42-C02A |
CANopen |
| IDS42-0.185Nm |
JKIDS42-P03A |
Pulso |
78 |
24 |
4.5 |
4000 |
0.185 |
101 |
17 bits |
| JKIDS42-R03A |
RS485 |
| JKIDS42-C03A |
CANopen |
| IDS42-0.25N.m |
JKIDS42-P04A |
Pulso |
78 |
24 |
4.5 |
3000 |
0.25 |
120 |
17 bits |
| JKIDS42-R04A |
RS485 |
| JKIDS42-C04A |
CANopen |
Servo motor integrado personalizado:
