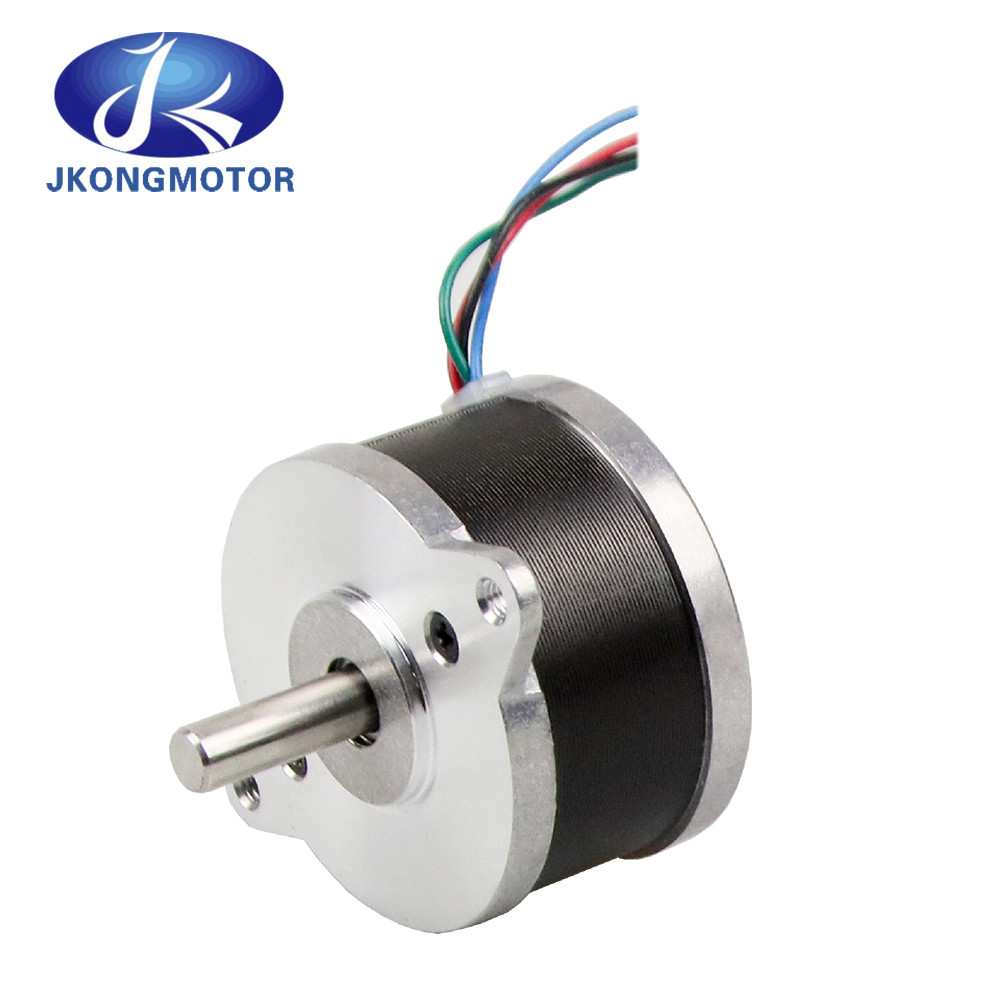

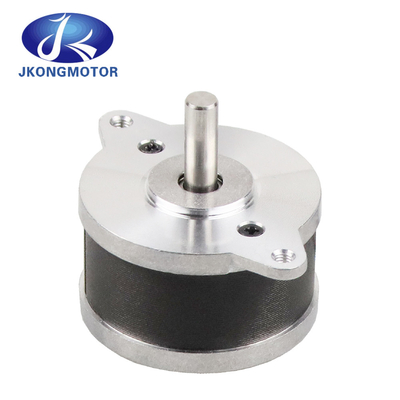

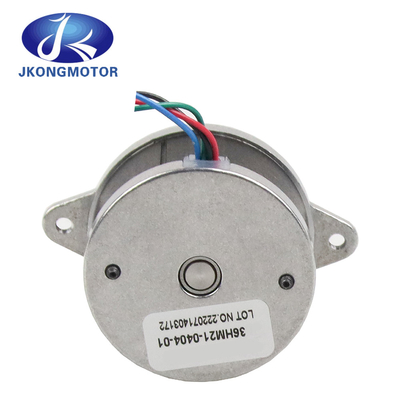

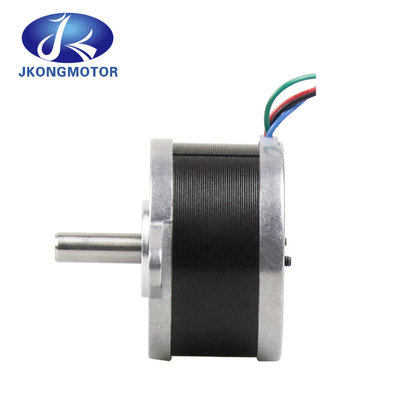

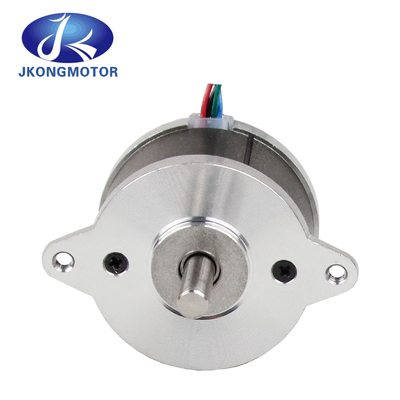

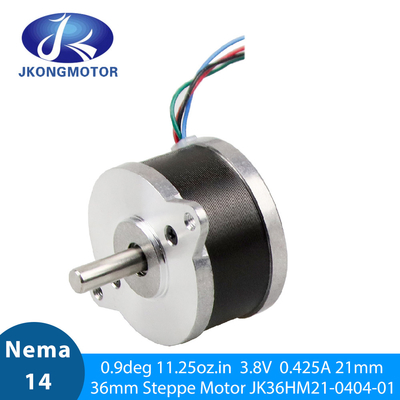

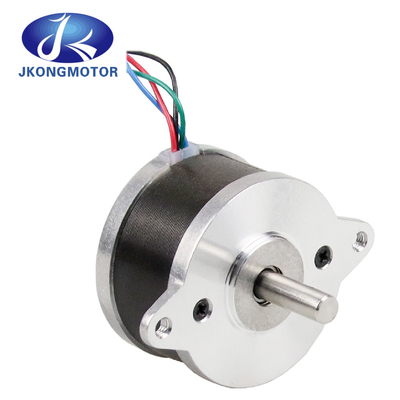

Venda a quente motor passo a passo de 0,9 graus de 36 mm JK36HM21-0404-01 para máquinas automáticas

0.9 grau motor passo 36mm JK36HM21-0404-01


1Especificação geral:

• Ângulo do passo: 1,8°
• Precisão do ângulo de passo: ± 5% ((passo completo, sem carga)
• Precisão da resistência: ± 10%
• Precisão da indutividade: ± 20%
• Aumento da temperatura: 80°Cmax
• Temperatura ambiente: -20°C~+50°C
• Resistência de isolamento: 100 MΩ min. ,500VDC
• Força dielétrica: 500 VAC por 1 minuto
• Função radial do eixo: 0,02 Max. (450 g de carga)
• Função axial do eixo: 0,08 Max. (450 g de carga)
• Força radial máxima: 28 N (20 mm da flange)
• Força axial máxima: 10N

2. NEMA14 36MMMotor passo a passoEspecificação eléctrica:


3.Motor passo-a-passo de alta rotaçãoDimensões: (Unidade=mm)

Vantagens

• Baixo custo de controlo alcançado
• Alto binário ao arranque e baixas velocidades
• Robustez
• Simplicidade de construção
• Pode operar num sistema de controlo de circuito aberto
• Baixa manutenção
• Menos probabilidade de atraso ou escorregamento
• Funciona em qualquer ambiente
• Pode ser usado em robótica em larga escala.
• Alta fiabilidade
• O ângulo de rotação do motor é proporcional ao pulso de entrada.
• O motor tem binário total quando parado (se os enrolamentos estiverem energizados)
• Posicionamento preciso e repetibilidade do movimento, uma vez que bons motores passo a passo têm uma precisão de 3 a 5% de um passo e este erro não é acumulativo de um passo para o próximo.
• Excelente resposta ao arranque/paragem/reversão.
• Muito fiável, uma vez que não há escovas de contacto no motor, portanto, a vida do motor depende simplesmente da vida do rolamento.
• A resposta dos motores aos pulsos de entrada digitais fornece controle de loop aberto, tornando o motor mais simples e menos dispendioso de controlar.
• É possível alcançar uma rotação síncrona de velocidade muito baixa com uma carga que está diretamente acoplada ao eixo.
• Uma ampla gama de velocidades de rotação pode ser realizada, uma vez que a velocidade é proporcional à frequência dos pulsos de entrada.

Aplicações

Os motores passo-a-passo controlados por computador são um tipo de sistema de posicionamento de controle de movimento.São normalmente controlados digitalmente como parte de um sistema de circuito aberto para utilização em aplicações de detenção ou posicionamento.

No campo dos lasers e da óptica, eles são frequentemente usados em equipamentos de posicionamento de precisão, como atuadores lineares, estágios lineares, estágios de rotação, goniômetros e suportes de espelho.Outras utilizações são em máquinas de embalagem, e posicionamento dos estágios piloto das válvulas para sistemas de controlo de fluidos.

Comercialmente, os motores passo-a-passo são utilizados em unidades de disquete, scanners de plano, impressoras de computador, plotters, máquinas caça-níqueis, scanners de imagem, unidades de disco compacto, iluminação inteligente, lentes de câmera,Máquinas CNC e, mais recentemente, em impressoras 3D.
