Name: motor sem escova da C.C. 24v com o controlador integrado para a maquinaria do cortador e do jardim de grama
Brand: Jkongmotor
SKU: JK42BLS02-X057IE
Price: 25 USD
Availability: InStock
Rating: 4.5 (130 reviews)

Casa Produtos Motor sem escova da C.C.

motor sem escova da C.C. 24v com o controlador integrado para a maquinaria do cortador e do jardim de grama

Detalhes do produto:

Lugar de origem:	Jiangsu, China (continente)
Marca:	Jkongmotor
Certificação:	CE, ROHS,ISO9001,REACH
Número do modelo:	JK42BLS02-X057IE

Condições de Pagamento e Envio:

Quantidade de ordem mínima:	10pcs
Preço:	US$25-$30.00
Detalhes da embalagem:	com caixa da exportação. quantidade grande com pálete
Tempo de entrega:	Para amostras, 7-15 dias/para o grupo, 15-25days
Termos de pagamento:	T/T, paypal, Western Union, L/C
Habilidade da fonte:	100000pcs/month

Contato

Descrição de produto detalhada

nome:	MOTOR integrado da movimentação BLDC	Guardando o torque:	0.127N.m
Comprimento de corpo:	78mm	Número de fase:	3PHASE
Número de postes:	8	Tensão avaliado:	24V
Velocidade avaliado:	3000rpm	Poder avaliado:	40W
Atual:	3.3A	Classe da isolação:	B
Realçar:	motor sem escova da C.C. 24V , Motor sem escova da C.C. do cortador de grama , Motor sem escova da C.C. da maquinaria do jardim

Motor de corrente contínua sem escovas de 24 V com controlador integrado para máquinas de cortar relva e jardinagem

Jkongmotor 42mm Motor dc sem escovas com condutor integrado 25W a 105W Motor BLDC integrado com controle de velocidade PWM ou VSP

1Especificação do motor a corrente contínua sem escovas:

Modelo	JK42BLS02-X057IE
Voltagem	24 V
Torque	0.7 N.m.
Velocidade	4000 Rpm
Corrente	6.3A
Potência	400w
Comprimento do corpo	84.5 mm
Tipo	Motor bldc com sensor Hall

Série de produtos	Polacos não.	Voltagem nominal	Velocidade nominal	Torque nominal	Potência nominal	Comprimento do motor
Motor BLDC de 42 mm	8	24v	4000 rpm	0.0625~0.25N.m.	26 ~ 105w	41 ~ 100 mm
Motor BLDC de 57 mm	4	36v	4000 rpm	0.055~0.44N.m.	23~184w	37 ~ 107 mm
Motor BLDC de 60 mm	8	48v	3000 rpm	00,3 a 1,2 N.m.	94 ~ 377w	78 ~ 120 mm
Motor BLDC de 80 mm	4	48v	3000 rpm	00,35 a 1,4 N.m.	110 ~ 440w	78~138 mm
Motor BLDC de 86 mm	8	48v	3000 rpm	0.35 ~ 2.1 N.m.	110 ~ 660w	71~138,5 mm
Motor BLDC de 110 mm	8	310 V	3000 rpm	10,65 a 6,6 N.m.	518 ~ 2073w	83~173 mm
Motor BLDC de 130 mm	10	310 V	3000 rpm	2.39~11.94N.m.	750 ~ 2500w	115~190 mm
A seguir, apenas para produtos representativos, os produtos de pedido especial podem ser fabricados de acordo com o pedido do cliente.

mtor
2Especificação eléctrica do motor bldc:

		Modelo
Especificações	Unidade	JK42BLS01	JK42BLS02	JK42BLS03	JK42BLS04
Número de fases	Fase	3
Umber dos Poloneses	Polonês	8
Voltagem nominal	VDC	24
Velocidade nominal	Rpm	4000			3000
Torque nominal	N.m	0.0625	0.125	0.185	0.25
Corrente nominal	Ampères	1.8	3.3	4.8	6.3
Potência nominal	W	26	52.5	77.5	105
Torque máximo	N.m	0.19	0.38	0.56	0.75
Corrente de pico	Ampères	5.4	10.6	15.5	20
F.M.E. de volta	V/Krpm	4.1	4.2	4.3	4.3
Constante de binário	N.m/A	0.039	0.04	0.041	0.041
Inercia do rotor	g.cm2	24	48	72	96
Comprimento do corpo	mm	41	61	81	100
Peso	Quilos	0.3	0.45	0.65	0.8
Sensor	Honeywell.
Comprimento do condutor	22 mm

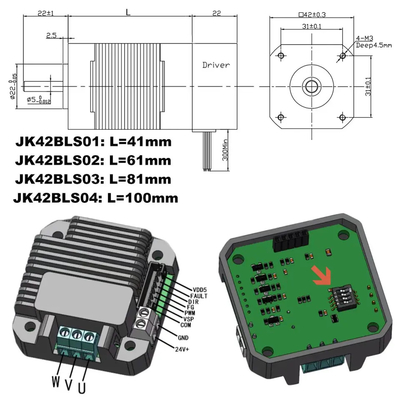

3Foto do motorista integrado:

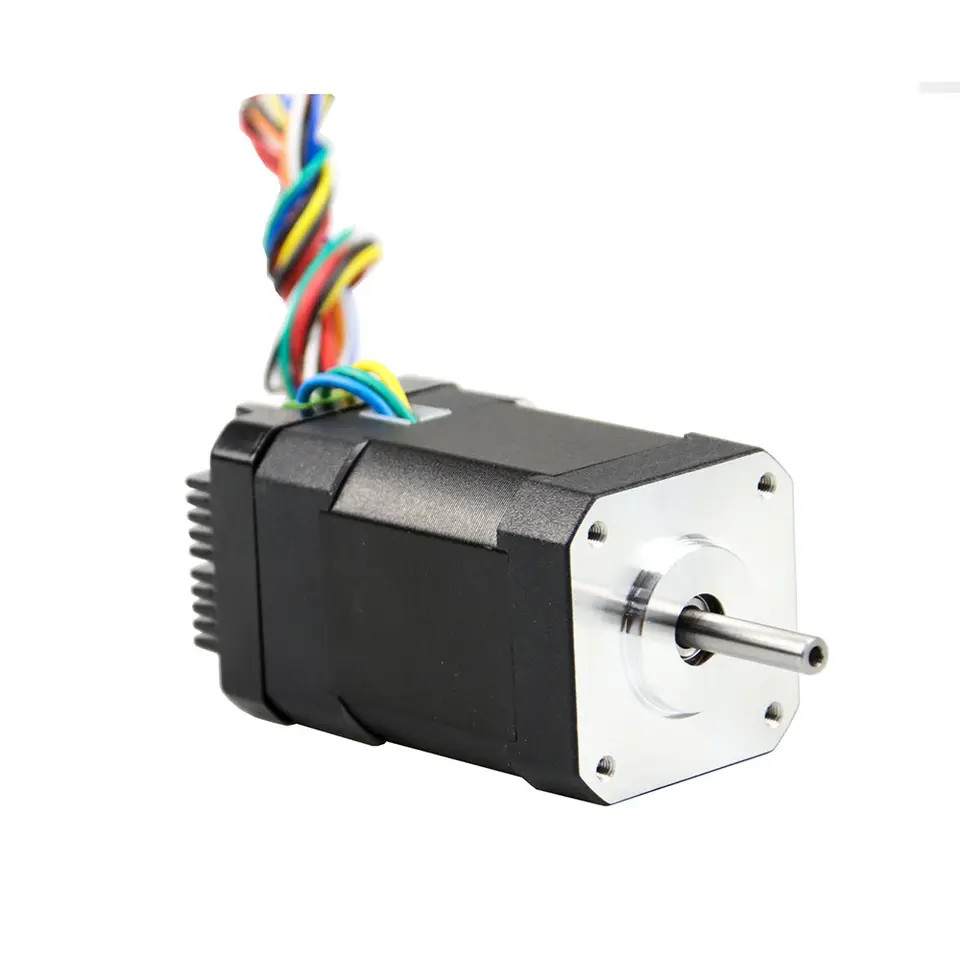

motor sem escova da C.C. 24v com o controlador integrado para a maquinaria do cortador e do jardim de grama 1

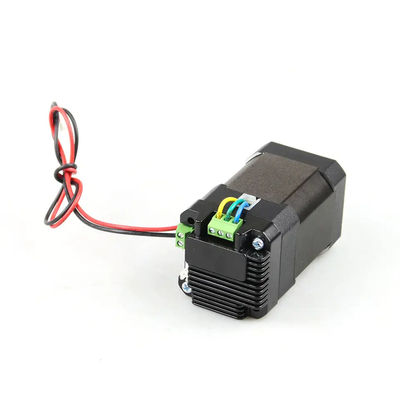

motor sem escova da C.C. 24v com o controlador integrado para a maquinaria do cortador e do jardim de grama 2

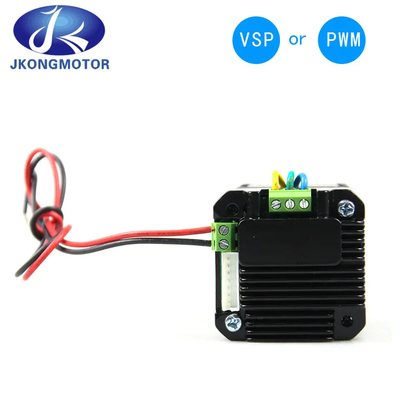

1) VSP

Em primeiro lugar, desligue o interruptor SW3 para OFF. A porta VSP do condutor está ligada ao terminal positivo do sinal e a porta COM está ligada ao terminal negativo do sinal.A gama de tensão de sinal necessária é de 0 a 10 V.Relação entre a tensão do sinal analógico e a velocidade do motor (ciclo aberto sem carga).Relação entre a tensão do sinal analógico e a velocidade do motor (ciclo fechado sem carga)

Nota: a tensão do sinal analógico ≥ 0,7 V, o motor é ligado;Voltagem do sinal analógico ≤ 0,4 V, o motor para.

2) PWM

Em primeiro lugar, ligue o interruptor DIP SW3 para ON. A porta PWM da unidade está ligada ao terminal de sinal positivo e a porta COM está ligada ao terminal de sinal negativo.O sinal PWM requer uma amplitude de 5V e uma frequência de 1KHz.
Relação entre o ciclo de trabalho e a velocidade do motor (circuito aberto sem carga);Relação entre ciclo de trabalho e velocidade do motor (circuito fechado sem carga)

Nota: Ciclo de funcionamento PWM ≥ 7%, arranque do motor; Ciclo de funcionamento PWM ≤ 4%, parada do motor.

motor sem escova da C.C. 24v com o controlador integrado para a maquinaria do cortador e do jardim de grama 3

motor sem escova da C.C. 24v com o controlador integrado para a maquinaria do cortador e do jardim de grama 4
4Equipamento de produção:

5Processo de produção:

motor sem escova da C.C. 24v com o controlador integrado para a maquinaria do cortador e do jardim de grama 7

motor sem escova da C.C. 24v com o controlador integrado para a maquinaria do cortador e do jardim de grama 8

motor sem escova da C.C. 24v com o controlador integrado para a maquinaria do cortador e do jardim de grama 9
