Lugar de origem: | Jiangsu, China (continente) |
Marca: | Jkongmotor |
Certificação: | CE, ROHS,ISO9001,REACH |
Número do modelo: | JK86BLS71-24 |
Quantidade de ordem mínima: | 10pcs |
---|---|
Preço: | US$58-$88.00 |
Detalhes da embalagem: | com caixa da exportação. quantidade grande com pálete |
Tempo de entrega: | Para amostras, 7-15 dias/para o grupo, 15-25days |
Termos de pagamento: | T/T, paypal, Western Union, L/C |
Habilidade da fonte: | 100000pcs/month |
nome: | Motores de Bldc com placa de motorista do controlador RS485 | Guardando o torque: | 0.7N.m |
---|---|---|---|
Comprimento de corpo: | 84.5mm | Número de fase: | 3PHASE |
Número de postes: | 8 | Tensão avaliado: | 220V |
Velocidade avaliado: | 3000rpm | Poder avaliado: | 400W |
Motorista de harmonização: | placa de motorista com RS485 | Atual: | 6.3A |
Realçar: | motores de 400w Bldc,RS485 controlador Bldc Motors,motor sem escova da C.C. 220V |
220V 3000Rpm 400w Bldc Motores Com RS485 controlador placa de direção
Tabela de direção JK86BLS71-24+ com RS485, isolamento de segurança de alta e baixa tensão; controlo de motor FOC não indutivo por vetor, 400W 220VAC, potência até 400w
1Especificação do motor a corrente contínua sem escovas:
Nome do produto: Motor DC sem escovas Número de fase: 3 fases
Número de Poloneses: 4 Poloneses /8 Poloneses /10 Poloneses
Voltagem nominal: 24v / 36v / 48v / 310v
Velocidade nominal: 3000 rpm /4000 rpm /ou personalizada
Torque nominal: personalizado
Corrente nominal: personalizada
Potência nominal: 23w~2500W
Modelo | JK86BLS71-24 |
Voltagem | 220 V |
Torque | 0.7 N.m. |
Velocidade | 3000 rpm |
Corrente | 6.3A |
Potência | 400w |
Comprimento do corpo | 84.5 mm |
Tipo | Motor bldc com sensor Hall |
Observação: aceitar a personalização, tais como codificador, várias caixa de velocidades, freio, ou outros parâmetros que o cliente precisa.
Série de produtos | Polacos não. | Voltagem nominal | Velocidade nominal | Torque nominal | Potência nominal | Comprimento do motor |
Motor BLDC de 42 mm | 8 | 24v | 4000 rpm | 0.0625~0.25N.m. | 26 ~ 105w | 41 ~ 100 mm |
Motor BLDC de 57 mm | 4 | 36v | 4000 rpm | 0.055~0.44N.m. | 23~184w | 37 ~ 107 mm |
Motor BLDC de 60 mm | 8 | 48v | 3000 rpm | 00,3 a 1,2 N.m. | 94 ~ 377w | 78 ~ 120 mm |
Motor BLDC de 80 mm | 4 | 48v | 3000 rpm | 00,35 a 1,4 N.m. | 110 ~ 440w | 78~138 mm |
Motor BLDC de 86 mm | 8 | 48v | 3000 rpm | 0.35 ~ 2.1 N.m. | 110 ~ 660w | 71~138,5 mm |
Motor BLDC de 110 mm | 8 | 310 V | 3000 rpm | 10,65 a 6,6 N.m. | 518 ~ 2073w | 83~173 mm |
Motor BLDC de 130 mm | 10 | 310 V | 3000 rpm | 2.39~11.94N.m. | 750 ~ 2500w | 115~190 mm |
A seguir, apenas para produtos representativos, os produtos de pedido especial podem ser fabricados de acordo com o pedido do cliente. |
mtor
2Especificação eléctrica do motor bldc:
Modelo | ||||||
Especificações | Unidade | JK86BLS58 | JK86BLS71 | JK86BLS84 | JK86BLS98 | JK86BLS125 |
Número de fases | Fase | 3 | ||||
Umber dos Poloneses | Polonês | 8 | ||||
Voltagem nominal | VDC | 48 | ||||
Velocidade nominal | Rpm | 3000 | ||||
Torque nominal | N.m | 0.35 | 0.7 | 1.05 | 1.4 | 2.1 |
Corrente nominal | Ampères | 3 | 6.3 | 9 | 11.5 | 18 |
Potência nominal | W | 110 | 220 | 330 | 440 | 660 |
Torque máximo | N.m | 1.05 | 2.1 | 3.15 | 4.2 | 6.3 |
Corrente de pico | Ampères | 9 | 19 | 27 | 35 | 54 |
F.M.E. de volta | V/Krpm | 13.7 | 13 | 13.5 | 13.7 | 13.5 |
Constante de binário | N.m/A | 0.13 | 0.12 | 0.13 | 0.13 | 0.13 |
Inercia do rotor | g.cm2 | 400 | 800 | 1200 | 1600 | 2400 |
Comprimento do corpo | mm | 71 | 84.5 | 98 | 115.5 | 138.5 |
Peso | Quilos | 1.5 | 1.9 | 2.3 | 2.7 | 4 |
Sensor | Honeywell. | |||||
Classe de isolamento | B | |||||
Grau de proteção | IP30 | |||||
Temperatura de armazenamento | -25 ̊+70°C | |||||
Temperatura de funcionamento | -15 ̊+50°C | |||||
Umidade de trabalho | <= 85% RH | |||||
Ambiente de trabalho | Sem luz solar direta, gases não corrosivos, gases inflamáveis, névoa de petróleo, sem poeira. | |||||
Altitude | 1000 m ou menos |

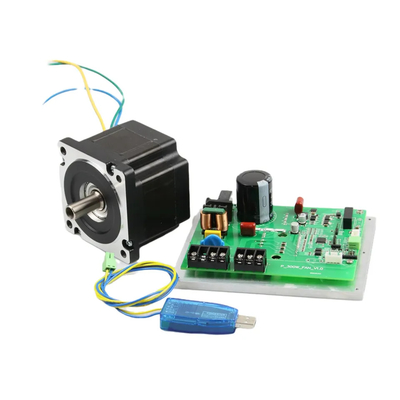

3Foto do JK86BLS71-24 com placa de comando RS485:
4Equipamento de produção:
5Processo de produção:
6- Personalizado.demotor elétrico sem escovas:
7.Vantagensde motor quadrado de cilindrada quadrada de 4000 rpm:
Estabilidade de velocidade
Os sensores de efeito Hall construídos no motor BLDC detectam a mudança de polaridade de um polo N para um polo S enquanto o rotor gira.A velocidade do rotor é determinadaEsta informação é então transmitida ao circuito de accionamento para ajustar a velocidade da sequência de comutação.
Operação de alta velocidade
Os sistemas de CC escovados e sem escovadores fornecem binário plano em uma ampla faixa de velocidades, enquanto os motores AC geralmente perdem binário com o aumento da velocidade.
