Ovisão geral

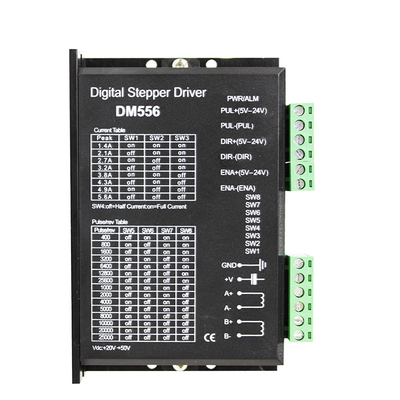

O DM556 é um driver de passo digital de alto desempenho de nova geração baseado em DSP com um algoritmo de controle avançado.Os motores acionados pelo DM556 podem funcionar com muito menos ruído e muito menos vibração do que outros drivers do mercado.O DM556 possui o recurso de menor ruído, menor vibração e menor aquecimento.A voltagem do DM556 é DC 20V-50V.É adequado para todos os motores de passo híbridos de 2 fases cuja corrente é inferior a 5,6A.Existem 15 tipos de micro passo de DM542.O número máximo de passos do DM556 é 25000 passos/rev (micropasso é 1/128 ).Sua faixa atual é 1,4A-5,6A e sua corrente de saída tem 8 paradas.O DM556 possui funções automáticas de semifluxo, sobretensão, subtensão e proteção contra sobrecorrente.
É mais econômico que o DM542 e outros drivers.Além disso, pode combinar com motores de passo NEMA17, NEMA23 e NEMA34.
E é amplamente utilizado em sistemas CNC.
Cindicador comum de driver de motor de passo de 2 fases
| Fenômeno |
Razão |
Solução |
|
O indicador vermelho está aceso.
|
1. Um curto-circuito nos fios do motor. |
Inspecione ou troque os fios |
| 2. A tensão externa está acima ou abaixo da tensão de trabalho do driver. |
Ajuste a tensão para uma faixa razoável |
| 3. Motivo desconhecido |
Devolva as mercadorias |
O que é segmentação de motorista?Qual é a relação entre a velocidade do motor de passo e a frequência de pulso?
Devido à estrutura única do motor de passo, ele é marcado com "ângulo de passo inerente ao motor" ao sair de fábrica (por exemplo, 0,9°/1,8°, indicando que o ângulo de rotação de cada passo do meio-passo é 0,9° e o de todo o degrau é de 1,8°).
No entanto, em muitos controles de precisão e ocasiões, todo o ângulo de passo é muito grande, afetando a precisão do controle, e a vibração é muito grande, então muitos passos são necessários para completar um ângulo de passo natural do motor, que é o chamado drive de subdivisão, o dispositivo eletrônico que pode realizar essa função é chamado de driver de subdivisão.
Aplicações do driver do motor de passo
Pode ser aplicado em uma variedade de equipamentos e instrumentos de automação de pequena escala, como máquina de rotulagem, máquina de corte, máquina de embalagem, máquina de desenho, máquina de gravação, máquina CNC e assim por diante.Sempre tem bom desempenho quando é usado em equipamentos que exigem baixa vibração, baixo ruído, alta precisão e alta velocidade.
