Motorista/controlador sem escova do motor da C.C. do motor de AC80V-220V 0-10A 2200W JKBLD2200 110BLS
| Série do produto |
Polos não. |
Tensão avaliado |
Velocidade avaliado |
Torque avaliado |
Poder avaliado |
Comprimento do motor |
| motor de 42mm BLDC |
8 |
24v |
4000rpm |
0.0625~0.25N.m |
26~105w |
41~100mm |
| motor de 57mm BLDC |
4 |
36v |
4000rpm |
0.055~0.44N.m |
23~184w |
37~107mm |
| motor de 60mm BLDC |
8 |
48v |
3000rpm |
0.3~1.2N.m |
94~377w |
78~120mm |
| motor de 80mm BLDC |
4 |
48v |
3000rpm |
0.35~1.4N.m |
110~440w |
78~138mm |
| motor de 86mm BLDC |
8 |
48v |
3000rpm |
0.35~2.1N.m |
110~660w |
71~138.5mm |
| motor de 110mm BLDC |
8 |
310v |
3000rpm |
1.65~6.6N.m |
518~2073w |
83~173mm |
| motor de 130mm BLDC |
10 |
310v |
3000rpm |
2.39~11.94N.m |
750~2500w |
115~190mm |
| Acima somente para produtos representativos, os produtos do pedido especial podem ser feitos de acordo com o pedido do cliente. |

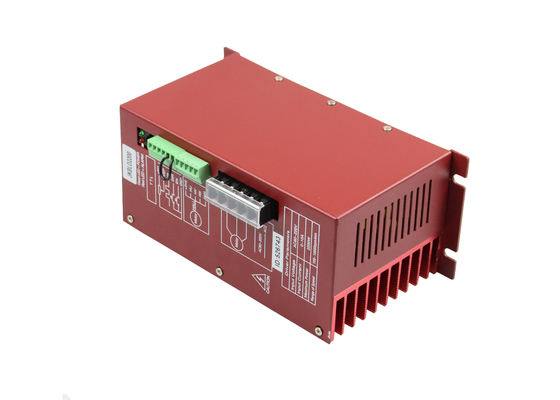

Vista geral do produto:
O motorista sem escova do motor da C.C. JKBLD2200 é o produto o mais atrasado da alto-tecnologia da nossa empresa para o campo da movimentação do motor do poder superior. Este produto usa um circuito integrado em grande escala para substituir o hardware original. Tem um anti-bloqueio mais alto e a capacidade rápida da resposta. É apropriado para todos os motores sem escova trifásicos da C.C. com baixa tensão DC310V e corrente abaixo de 10A. Mesmo se trabalhando com grande atual, está ainda na baixa temperatura.
Características principais:
- Tem o projeto atual fechado da velocidade dobro com operação de baixa velocidade do andsmooth do torque;
- Tem a saída de alta velocidade com a velocidade máxima de 10000rpm/minuto;
- Modo de controle da velocidade: quantidade análoga 0-5V
- Tem tem EN, lado do controle de sinal de DIR;
- Pode pulso do tacômetro da saída (isolamento, saída optoelectronic da porta);
- Tem a sobrecarga, sobretensão, sob a tensão, o superaquecimento, a parada do motor e as outras funções da proteção
Especificação elétrica:
(1) temperatura ambiental: 25℃
| Fonte de alimentação |
Corrente contínua de AC100V~250V
(Capacidade de acordo com a seleção do poder do motor)
|
| A corrente de entrada máxima |
Than10A não maior
(de acordo com o motor e a carga avaliado)
|
| O poder máximo |
O máximo é 2200W (sobre o motor do poder é proibido restritamente) |
| Resistência de isolação |
Temperature﹥500MΩ geral |
| Força da isolação |
Temperatura e pressão gerais 0.5KV, 1minitute |
(2) EnvironmentalParameter

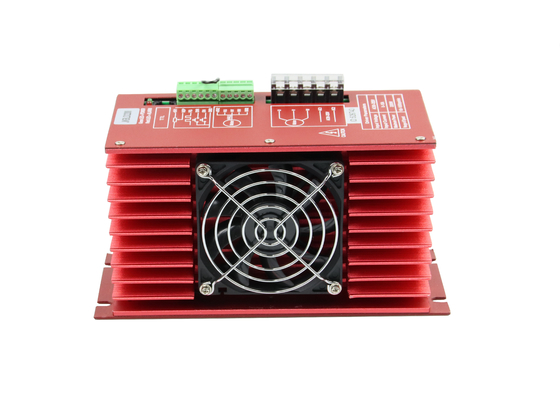

| Método refrigerando |
Refrigerar de ar natural & forçado - refrigerar de ar |
| Ambiente |
Circunstância |
Evite a poeira, a névoa do óleo e gás corrosivos |
| Temperatura |
0℃~+50℃ |
| Umidade |
﹤80%RH, nenhuma condensação, nenhuma geada |
| Vibração |
5.9m/s2 máximo |
| Temperatura reservado |
-20℃~+65℃ |
| Tamanho |
198mmX103mmX86mm |
| Peso |
Sobre 1Kg |
Nota: Devido às mudanças dramáticas na temperatura do ambiente do armazenamento, é fácil formar a condensação ou a geada. Neste caso, a movimentação deve ser colocada para 12 horas ou mais. Até que a temperatura da movimentação e a temperatura ambiental estejam consistentes, pode estar no poder.

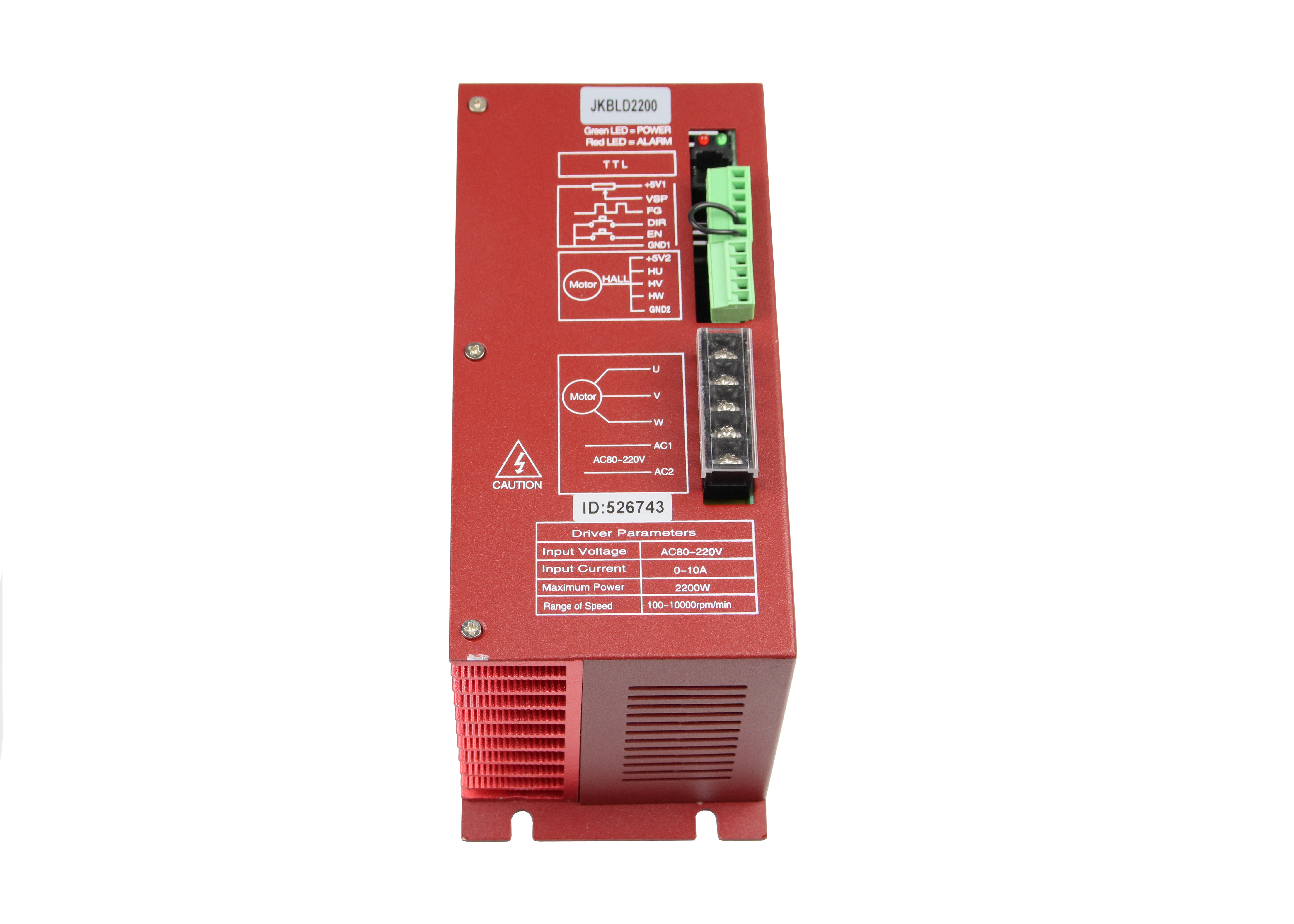

Descrição terminal da relação:
| Função |
Mark |
Descrição |
| Luz indicadora |
PODER |
Se o indicador de energias verdes é iluminar, mostra que o poder é normal. |
| ALM |
Se o indicador de estado vermelho é flash lento, significa a espera; O flash rápido significa a operação; Ilumina sempre o significado de falhas ou off-line; |
| Porto do sinal de controle |
+5V1 |
Sinal de controle power+ (saídas de potência internas) |
| VSP |
Sinal de controle externo da velocidade
Maneira do controle: Conectando com um potenciômetro mudá-lo VSP, a seguir pode terminar 0 ~ ajuste da velocidade de 100%. A escala é 0-5V
|
| FG |
A saída de pulso da velocidade do motor está medindo a frequência deste sinal. Converte-a então na velocidade real do motor. |
| DIR |
O sentido giratório é controlado pelo nível elétrico do alto e baixo, motor para a frente: conectado com o GND1, reversão do motor (no sentido contrário às agulhas do relógio); sem GND1 ou conectado com o +5V, motor para a frente (sentido horário) |
| EN |
O EN conectado com GND1, motor pode trabalhar (estado em linha); sem conectado, o motor não pode trabalhar (o estado autônomo e a luz vermelha se mantêm trabalhar) |
|
Porto do controle de Salão
|
+5V2 |
+ poder do Salão do motor |
| HU |
Entrada da fase do sinal U do sensor de Salão |
| Alta tensão |
Entrada da fase do sinal V do sensor de Salão |
| HW |
Entrada da fase de W do sinal do sensor de Salão |
| GND2 |
A fonte de alimentação do Salão do motor |
| O motor e o porto do poder |
U, V, W |
O sinal de saída trifásico do motor |
| AC1, AC2 |
O poder de entrada é AC100V~250V |
Problemas gerais
1. Como pode o obter começado o mais cedo possível quando você usa primeiramente a movimentação?
Depois que você conecta corretamente o cabo de alimentação, a linha do motor, a linha de Salão, o potenciômetro externo acelera lentamente. Depois que o motor é girado corretamente, você pode testar para permitir, sentido e outras funções. Se você é estranho com o produto, o uso inicial deve ser feito após o teste. E então pode ser instalado ao uso real.
2. Que virá aproximadamente se a fonte de alimentação é reversa?
Queimará imediatamente a movimentação.
3. Que é o máximo da tensão superior do sinal de controle?
A tensão máxima do sinal regulamentar da velocidade é 5V. Exceder esta tensão fará com que a movimentação queime-se.
4. Depois que o motorista tem trabalhado por muito tempo, o escudo está quente. É normal?
Sim, é. Na temperatura ambiente, após horários laborais longos, é até 90 graus. E não afetará o desempenho.
5. O indicador de poder é claro, mas o motor não gerencie e não desloca, que é a razão?
Pode haver um erro na linha de fase e na linha de Salão. Re-energize por favor a fiação de acordo com o manual do motor.
6. Pode meu motor velocidade transferida a 6000 com esta movimentação?
A velocidade máxima do motor sem escova é determinada pelos parâmetros do motor próprios. A movimentação pode controlar a velocidade do motor de 0 à velocidade a mais alta.
7. Eu já tenho um motor e como instalar esta movimentação após prender?
Você deve primeiramente determinar a fase do motor e a definição da linha de Salão, e então você pode conectá-la com os fios. Se você não é certo, você precisa de pedir os fabricantes do motor. A fiação incorreta pode causar dano à movimentação.
8. Posso eu adicionar algumas características nesta movimentação ou fazer o desenvolvimento de produtos novo?
Sim, contacte-nos por favor.
