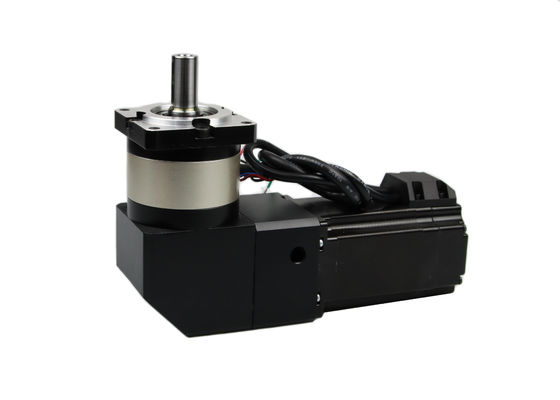

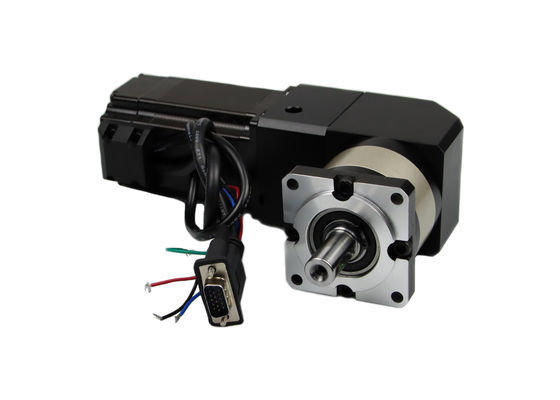

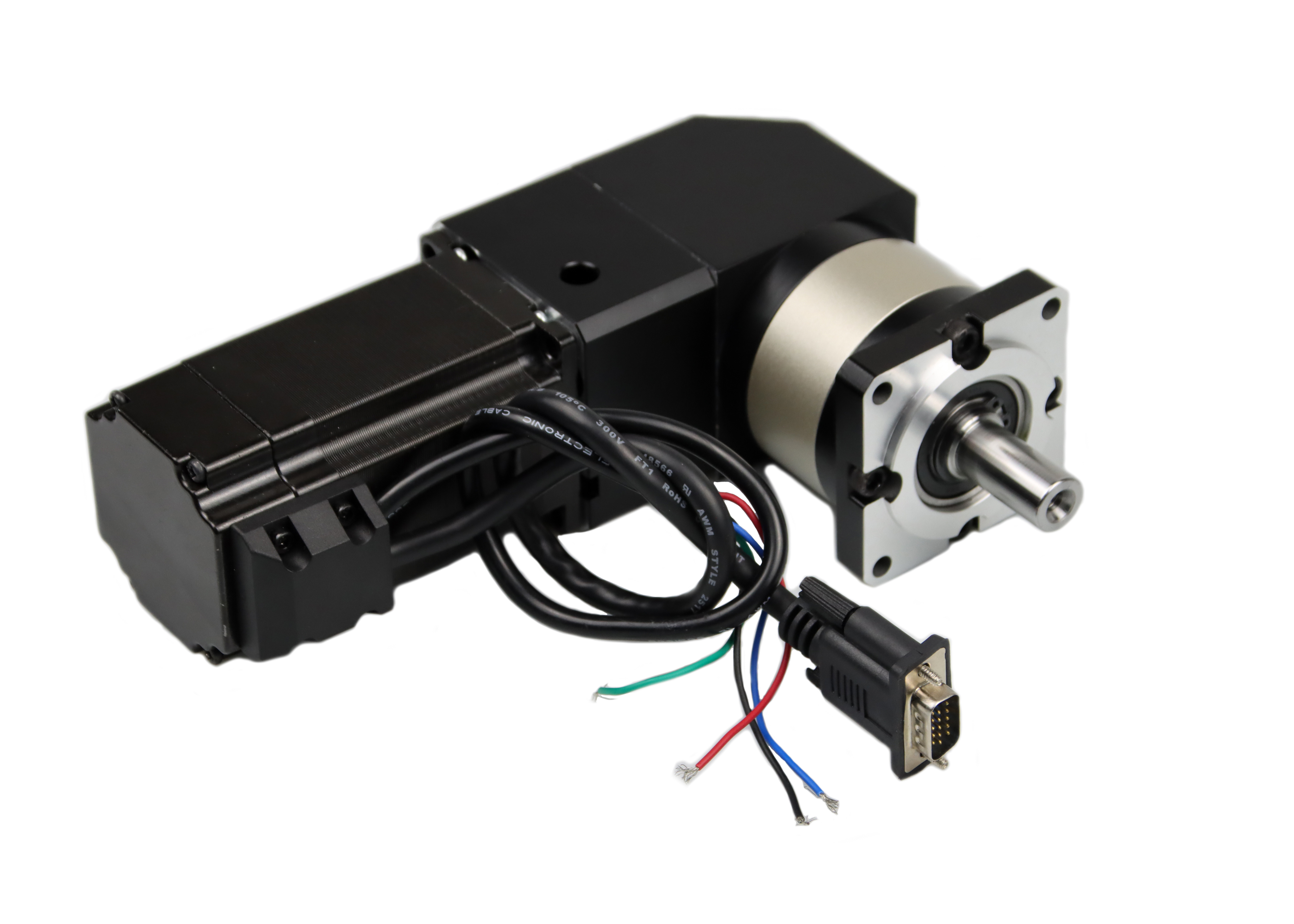

Nema23 18kg. O Cm 4.2A alinhou o motor do CNC Stepepr com 1:3 WPLF60 caixa de engrenagens de um ângulo de 90 graus

Nema23 18kg.cm 4.2A alinhou o motor do stepepr do CNC com 1:3 WPLF60 caixa de engrenagens de um ângulo de 90 graus

especificação 1.Genaral de motores deslizantes:

• Elevação da temperatura: abaixo do ℃ 80
• Temperatura ambiental: -20 ℃ ~ + ℃ 50
• Resistência de isolação: 100MΩ mínimo, 500VDC
• Força dielétrica: 500VAC para 1 minuto
• Afastamento radial do eixo: 0,02 máximo (carga de 450 g)
• Afastamento axial do eixo: 0.08Max. (carga de 450 g)
• Força radial máxima: 28N (20mm da flange)
• Força axial máxima: 10N

• Ângulo da etapa (graus): 1,8 graus
• Fase: 2
• Tipo: Híbrido
• Number modelo: NEMA23
• Modelo: JK57HS76-4204BFED-0.35M+WPLF60
• Guardando o torque: 18kg.cm;
• Atual/fase: 14.2A
• Comprimento do motor: 76mm
• Comprimento do codificador: 20mm
• Diâmetro do eixo: 8mm
• comprimento do eixo: 21mm
• tamanho: Aproximadamente 57x57x76mm


especificação 2.Electrical do motor de etapa Nema23:

Modelo não.	Ângulo da etapa	Comprimento do motor	Atual /Phase	Resistência /Phase	Indutância /Phase	Guardando o torque	# das ligações	Torque do retém	inércia do rotor do 转	Massa
	(°)	(L) milímetro		Ω	mH	N.m	Não.	g.cm	g.cm	Quilograma
JK57HS41-1006	1,8	41	1	7,1	8	0,48	6	250	150	0,47
JK57HS41-2008	1,8	41	2	1,4	1,4	0,39	8	250	150	0,47
JK57HS41-2804	1,8	41	2,8	0,7	1,4	0,55	4	250	150	0,47
JK57HS51-1006	1,8	51	1	6,6	8,2	0,72	6	300	230	0,59
JK57HS51-2008	1,8	51	2	1,8	2,7	0,9	8	300	230	0,59
JK57HS51-2804	1,8	51	2,8	0,83	2,2	1,01	4	300	230	0,59
JK57HS56-2006	1,8	56	2	1,8	2,5	0,9	6	350	280	0,68
JK57HS56-2108	1,8	56	2,1	1,8	2,5	1	8	350	280	0,68
JK57HS56-2804	1,8	56	2,8	0,9	2,5	1,2	4	350	280	0,68
JK57HS64-2804	1,8	64	2,8	0,8	2,3	1	4	400	300	0,75
JK57HS76-2804	1,8	76	2,8	1,1	3,6	1,89	4	600	440	1,1
JK57HS76-3006	1,8	76	3	1	1,6	1,35	6	600	440	1,1
JK57HS76-3008	1,8	76	3	1	1,8	1,5	8	600	440	1,1
JK57HS82-3004	1,8	82	3	1,2	4	2,1	4	1000	600	1,2
JK57HS82-4008	1,8	82	4	0,8	1,8	2	8	1000	600	1,2
JK57HS82-4204	1,8	82	4,2	0,7	2,5	2,2	4	1000	600	1,2
JK57HS100-4204	1,8	100	4,2	0,75	3	3	4	1100	700	1,3
JK57HS112-3004	1,8	112	3	1,6	7,5	3	4	1200	800	1,4
JK57HS112-4204	1,8	112	4,2	0,9	3,8	3,1	4	1200	800	1,4

Nós produzimos a relação da caixa de engrenagens incluímos o 1:3,1: 10.

3.Drawing do motor JK57HS76 deslizante híbrido com a caixa de engrenagens do ângulo do drgree 90:


equipamento 4.Produce:



processo 5.Production:

6.Advantages do motor deslizante do híbrido 57mm

O motor é simples na construção, segura.
Na condição da paralisação, o motor tem o torque completo.
Os motores são menos caros.
Exigem pouca manutenção.
O motor deslizante tem uma resposta excelente e exata começar, parar e inverter.

   7.Applications do motor elétrico de Nema23/57mm:

Porque o motor deslizante é digitalmente - controlado usando um pulso de entrada, são apropriados para o uso com sistemas controlados por computador.
São usados no controle numérico das máquina ferramenta.
Usado nos acionadores de cinta, em unidades de discos flexíveis, em impressoras e em relógios elétricos.
O motor deslizante igualmente usa-se no plotador X-Y e na robótica.
Tem a aplicação larga nas indústrias têxteis e nas fabricações do circuito integrado.
As outras aplicações do motor deslizante estão nas naves espaciais lançadas para explorações científicas dos planetas etc.
Estes motores igualmente encontram uma variedade de aplicações comerciais, médicas e militares e igualmente usado na produção de filmes da ficção científica.
Os motores deslizantes dos microwatts são usados nos relógios de pulso.
Na máquina-instrumento, os motores deslizantes com avaliações de diversos dez dos quilowatts são usados.
