Lugar de origem: | Jiangsu, China (continente) |
Marca: | Jkongmotor |
Certificação: | CE, ROHS,ISO9001 |
Número do modelo: | JK 80BLS |
Quantidade de ordem mínima: | 3-10PCS |
---|---|
Preço: | US$19~US$48 |
Detalhes da embalagem: | com caixa da exportação. quantidade grande com pálete |
Tempo de entrega: | Para amostras, 7-15 dias/para o grupo, 15-25days |
Termos de pagamento: | T/T, paypal, Western Union, L/C |
Habilidade da fonte: | 100000PCS/Month |
Eixo: | Único | Polos: | 8 |
---|---|---|---|
Tensão avaliado: | 48V | Velocidade avaliado: | 3000RPM |
Poder avaliado: | 110W - 440W | Torque avaliado: | 0.35N.m - 1.4N.m |
Corrente avaliado: | 3A - 10.5A | Comprimento do motor: | 78mm - 138mm |
Realçar: | Motor de BLDC,Motor bonde sem escova da C.C. |

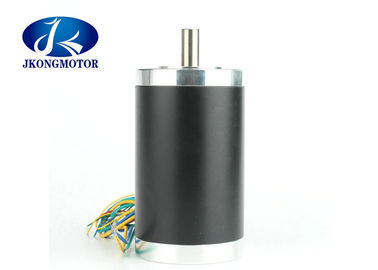

motor sem escova redondo 48V 310V 3000RPM da C.C. de 80mm com ângulo 120Degree elétrico
1. Descrição do motor elétrico sem escova da C.C.:
Tensão avaliado: 48V - 310V
Velocidade avaliado: 1000RPM - 4000RPM
2. Especificação de Genaral do motor sem escova redondo da C.C. de 80mm
Artigo | Especificação |
Tipo de enrolamento | Estrela |
Ângulo de efeito hall | um ângulo elétrico de 120 graus |
O eixo corre para fora | 0.025mm |
Jogo radial | 0.02mm@450g |
Jogo de extremidade | 0.08mm@450g |
Força de Max.radial | formulário de 115N @20mm a flange |
Força de Max.axial | 45N |
Classe da isolação | Classe B |
Força dielétrica | 500VDC para um minuto |
Resistência de isolação | 100MΩ mínimo, 500VDC |
3. Especificação elétrica do motor elétrico sem escova da C.C. de 80mm:
Modelo | |||||
Especificação | Unidade | JK80BLS01 | JK80BLS02 | JK80BLS03 | JK80BLS04 |
Número de fase | Fase | 3 | |||
Número de Polos | Polos | 8 | |||
Tensão avaliado | VDC | 48 | |||
Velocidade avaliado | RPM | 3000 | |||
Torque avaliado | N.m | 0,35 | 0,7 | 1,05 | 1,4 |
Corrente avaliado | Ampères | 3 | 5,5 | 8 | 10,5 |
Poder avaliado | W | 110 | 220 | 330 | 440 |
Torque máximo | N.m | 1,05 | 2,1 | 3,15 | 4,2 |
Corrente máxima | Ampères | 9 | 16,5 | 24 | 31,5 |
Parte traseira E.M.F | V/Krpm | 13,5 | 13,3 | 13,1 | 13 |
Constante do torque | N.m/A | 0,13 | 0,127 | 0,126 | 0,124 |
Inércia do rotor | g.c㎡ | 210 | 420 | 630 | 840 |
Comprimento de corpo | milímetro | 78 | 98 | 118 | 138 |
Peso | Quilograma | 1,4 | 2 | 2,6 | 3,2 |
Sensor | Honeywell | ||||
Classe da isolação | B | ||||
Grau de proteção | IP30 | ||||
Temperatura de armazenamento | -25~+70℃ | ||||
Temperatura de funcionamento | -15~+50℃ | ||||
Umidade de trabalho | RH de 85% ou abaixo de 85% (não se condensar) | ||||
Ambiente de trabalho | exterior (nenhuma luz solar direta), gás não corrosivo, gás Não-inflamável, nenhuma névoa do óleo, nenhuma poeira |
||||
Altura | 1000m ou abaixo 1000m |
Motorista de harmonização do motor de BLDC: JKBLS300 JKBLS750
4. Dimensões do MOTOR redondo do bldc de 80mm: (Unit=mm)
5. Aplicações do motor sem escova da C.C.:
Nossos produtos são amplamente utilizados dentro
