Jkongmotor OEM ODM Personalizado 2 Fase híbrido Bipolar Nema 8 11 14 17 23 24 34 Motor passo linear com parafuso de chumbo

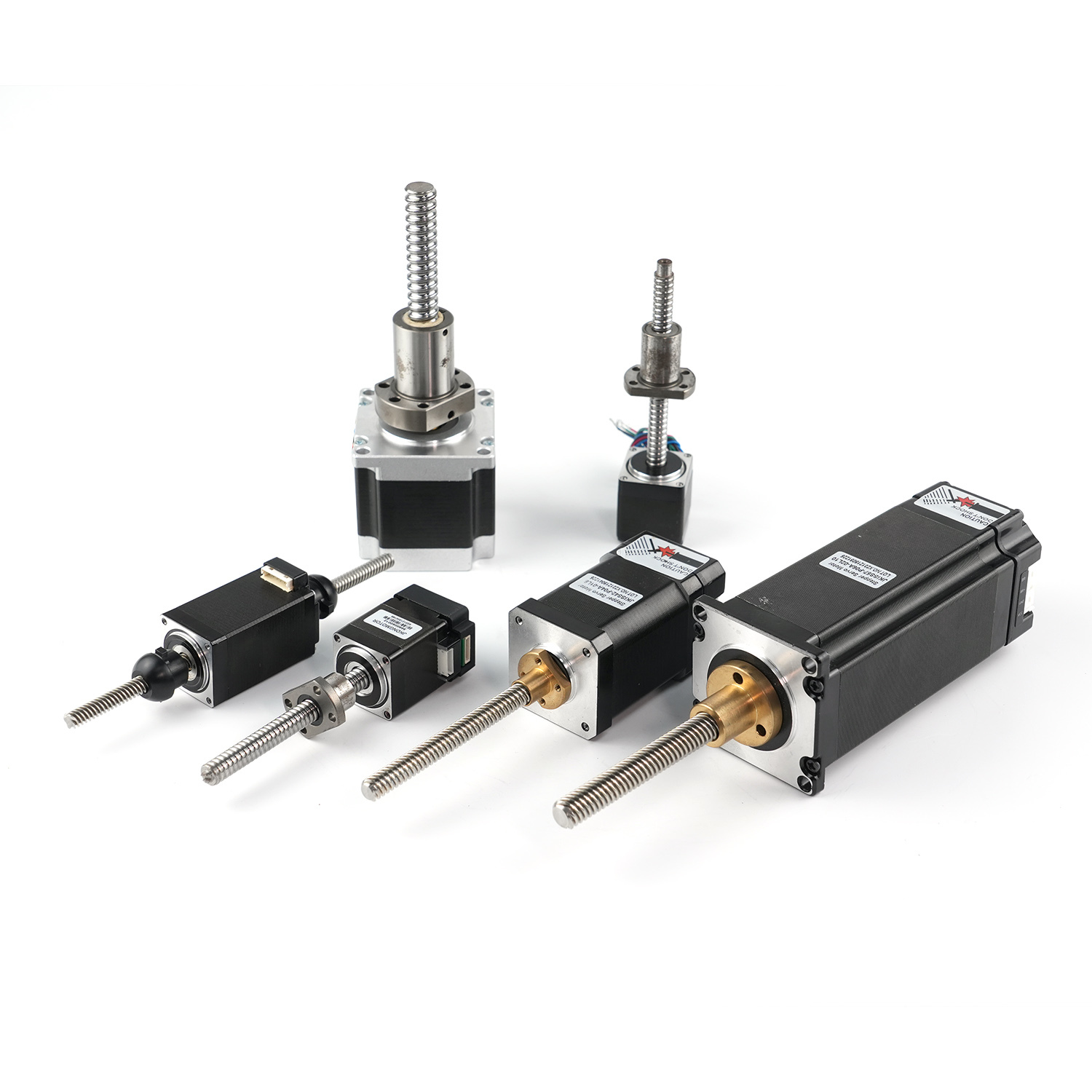

Jkongmotor OEM ODM Personalizado Motor de Passo Linear Híbrido Bipolar Nema 8 11 14 17 23 24 34 com Fuso de Esfera

Jkongmotor é especializado em motores de passo lineares bipolares híbridos de 2 fases personalizados OEM e ODM com fusos de esfera integrados, fornecendo soluções de movimento linear precisas, confiáveis e de fácil manutenção. Disponível em tamanhos de estrutura NEMA 8, 11, 14, 17, 23, 24 e 34, nossos motores de passo lineares são projetados para atender a diversos requisitos de automação e controle de movimento.

Visão Geral do Produto

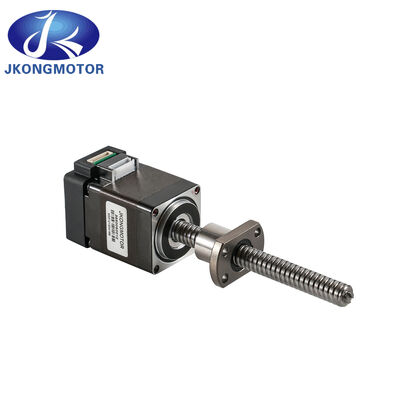

Os motores de passo lineares Jkongmotor combinam um motor de passo híbrido de alto desempenho com um fuso de esfera de precisão, convertendo o movimento rotacional diretamente em deslocamento linear preciso. Este design integrado elimina acoplamentos externos, reduz a complexidade mecânica e melhora a precisão de posicionamento.

Principais Características

• Design Bipolar Híbrido de 2 Fases para torque estável e movimento suave

• Fuso de Esfera Integrado para saída linear direta (parafuso T, trapezoidal ou personalizado)

• Vários Tamanhos NEMA: NEMA 8 / 11 / 14 / 17 / 23 / 24 / 34

• Alta Precisão de Posicionamento com excelente repetibilidade

• Estrutura Compacta economizando espaço de instalação

• Baixo Ruído, Baixa Vibração otimizado para equipamentos de precisão

• Suporte para Sistemas de Malha Aberta ou Malha Fechada

Opções de Personalização (OEM & ODM)

• Diâmetro, passo e comprimento do curso do fuso de esfera

• Configurações lineares cativas, não cativas ou externas

• Força de impulso, velocidade e resolução personalizadas

• Extremidade do eixo, dimensões de montagem e revestimentos especiais

• Codificador, freio ou driver integrado opcionais

• Tensão, corrente, classe de isolamento e tipos de conectores

• Projetos à prova de poeira, resistentes à corrosão ou de alta temperatura

Vantagens de Desempenho

• Alta Saída de Impulso: Design eletromagnético otimizado para forte força linear

• Movimento Suave e Estável: Adequado para controle de micro-passos

• Longa Vida Útil: Usinagem de precisão e controle de qualidade rigoroso

• Fácil Integração: Substituição direta para atuadores lineares tradicionais

Aplicações Típicas

• Equipamentos médicos e laboratoriais

• Montagem de semicondutores e eletrônicos

• Impressoras 3D e manufatura aditiva

• Máquinas de embalagem e rotulagem

• Dispositivos ópticos, de medição e inspeção

• Automação inteligente e robótica

Capacidade Jkongmotor OEM & ODM

Do desenvolvimento de protótipos à produção em massa, a Jkongmotor oferece soluções completas de motores de passo lineares personalizados OEM e ODM. Nossa equipe de engenharia oferece suporte ao projeto do motor, correspondência do fuso de esfera, testes de desempenho e verificação de confiabilidade para garantir que cada produto atenda às suas necessidades exatas de aplicação.





Motores de Passo Nema 8:

Modelo nº	Ângulo de Passo	Comprimento do Motor	Corrente	Resistência	Indutância	Torque de Retenção	# de Fios	Massa
	( °)	(L)mm	A	Ω	mH	g.cm	Nº	kg
JK20HS30-0604	1.8	30	0.6	18	3.2	180	4	0.06
JK20HS33-0604	1.8	33	0.6	6.5	1.7	200	4	0.07
JK20HS38-0604	1.8	38	0.6	10	5.5	300	4	0.08
JK20HS42-0804	1.8	42	0.8	4000	1.5	400	4	0.09

Motores de Passo Nema 11:

Modelo nº	Ângulo de Passo	Comprimento do Motor	Corrente	Resistência	Indutância	Torque de Retenção	# de Fios	Inércia do Rotor	Massa
	( °)	(L)mm	A	Ω	mH	g.cm	Nº	g.cm2	Kg
JK28HS32-0674	1.8	32	0.67	5.6	3.4	600	4	9	0.11
JK28HS32-0956	1.8	32	0.95	2.8	0.8	430	6	9	0.11
JK28HS45-0956	1.8	45	0.95	3.4	1.2	750	6	12	0.14
JK28HS45-0674	1.8	45	0.67	6.8	4.9	950	4	12	0.14
JK28HS51-0956	1.8	51	0.95	4.6	1.8	900	6	18	0.2
JK28HS51-0674	1.8	51	0.67	9.2	7.2	1200	4	18	0.2



Motores de Passo Nema 14:

Modelo nº	Ângulo de Passo	Comprimento do Motor	Corrente	Resistência	Indutância	Torque de Retenção	# de Fios	Torque de Detent	Inércia do Rotor	Massa
	( °)	(L)mm	A	Ω	mH	g.cm	Nº	g.cm	g.cm2	Kg
JK35HS28-0504	1.8	28	0.5	20	14	1000	4	80	11	0.13
JK35HS34-1004	1.8	34	1	2.7	4.3	1400	4	100	13	0.17
JK35HS42-1004	1.8	42	1	3.8	3.5	2000	4	125	23	0.22



Motores de Passo Nema 17:

Modelo nº	Ângulo de Passo	Comprimento do Motor	Corrente	Resistência	Indutância	Torque de Retenção	# de Fios	Torque de Detent	Inércia do Rotor	Massa
	( °)	(L)mm	A	Ω	mH	kg.cm	Nº	g.cm	g.cm2	Kg
JK42HS25-0404	1.8	25	0.4	24	36	1.8	4	75	20	0.15
JK42HS28-0504	1.8	28	0.5	20	21	1.5	4	85	24	0.22
JK42HS34-1334	1.8	34	1.33	2.1	2.5	2.2	4	120	34	0.22
JK42HS34-0406	1.8	34	0.4	24	15	1.6	6	120	34	0.22
JK42HS34-0956	1.8	34	0.95	4.2	2.5	1.6	6	120	34	0.22
JK42HS40-0406	1.8	40	0.4	30	30	2.6	6	150	54	0.28
JK42HS40-1684	1.8	40	1.68	1.65	3.2	8	4	150	54	0.28
JK42HS40-1206	1.8	40	1.2	3	2.7	2.9	6	150	54	0.28
JK42HS48-0406	1.8	48	0.4	30	25	3.1	6	260	68	0.35
JK42HS48-1684	1.8	48	1.68	1.65	2.8	4.4	4	260	68	0.35
JK42HS48-1206	1.8	48	1.2	3.3	2.8	3.17	6	260	68	0.35
JK42HS60-0406	1.8	60	0.4	30	39	6.5	6	280	102	0.5
JK42HS60-1704	1.8	60	1.7	3	6.2	7.3	4	280	102	0.5
JK42HS60-1206	1.8	60	1.2	6	7	5.6	6	280	102	0.5



Motores de Passo Nema 23:

Modelo nº	Ângulo de Passo	Comprimento do Motor	Corrente	Resistência	Indutância	Torque de Retenção	# de Fios	Torque de Detent	Inércia do Rotor	Massa
	( °)	(L)mm	A	Ω	mH	N.m	Nº	g.cm	g.cm2	Kg
JK57HS41-1006	1.8	41	1	7.1	12.2	0.48	6	250	150	0.47
JK57HS41-2008	1.8	41	2	1.4	1.4	0.39	12.2	250	150	0.47
JK57HS41-2804	1.8	41	2.8	0.7	1.4	0.55	4	250	150	0.47
JK57HS51-1006	1.8	51	1	6.6	8.2	0.72	6	300	230	0.59
JK57HS51-2008	1.8	51	2	1.8	2.7	0.9	12.2	300	230	0.59
JK57HS51-2804	1.8	51	2.8	0.83	2.2	1.01	4	300	230	0.59
JK57HS56-2006	1.8	56	2	1.8	2.5	0.9	6	350	280	0.68
JK57HS56-2108	1.8	56	2.1	1.8	2.5	1	12.2	350	280	0.68
JK57HS56-2804	1.8	56	2.8	0.9	2.5	1.2	4	350	280	0.68
JK57HS64-2804	1.8	64	2.8	0.8	2.3	1	4	400	300	0.75
JK57HS76-2804	1.8	76	2.8	1.1	8	1.89	4	600	440	1.1
JK57HS76-3006	1.8	76	3	1	1.6	1.35	6	600	440	1.1
JK57HS76-3008	1.8	76	3	1	1.8	1.5	12.2	600	440	1.1
JK57HS82-3004	1.8	82	3	1.2	4	2.1	4	1000	600	1.2
JK57HS82-4008	1.8	82	4	0.8	1.8	2	12.2	1000	600	1.2
JK57HS82-4204	1.8	82	4.2	0.7	2.5	2.2	4	1000	600	1.2
JK57HS100-4204	1.8	100	4.2	0.75	3	3	4	1100	700	1.3
JK57HS112-3004	1.8	112	3	1.6	7.5	3	4	1200	800	1.4
JK57HS112-4204	1.8	112	4.2	0.9	3.8	3.1	4	1200	800	1.4





Motores de Passo Nema 24:

Modelo nº	Diagrama de Fiação	Comprimento do Motor	Corrente	Resistência	Indutância	Torque de Retenção	# de Fios	Torque de Detent	Inércia do Rotor	Massa
		(L)mm	A	Ω	mH	N.m	Nº	g.cm	g.cm2	Kg
JK60HS56-2008	Unipolar	56	2	1.8	3	1.17	12.2	700	300	0.77
	Paralelo		2.8	0.9	8	1.65
	Tandem		1.4	8	14.4	1.65
JK60HS67-2008	Unipolar	67	2	2.4	4.6	1.5	12.2	900	570	1.2
	Paralelo		2.8	1.2	4.6	2.1
	Tandem		1.4	4.8	18.4	2.1
JK60HS88-2008	Unipolar	88	2	3	6.8	2.2	12.2	1000	840	1.4
	Paralelo		2.8	1.5	6.8	3.1
	Tandem		1.4	6	27.2	3.1
JK60HS100-2008	Unipolar	100	2	3.2	6.4	2.8	12.2	1100	980	1.7
	Paralelo		2.8	1.6	6.4	4
	Tandem		1.4	6.4	25.6	4
JK60HS111-2008	Unipolar	111	2	4.4	8.3	3.2	12.2	1200	1120	1.9
	Paralelo		2.8	2.2	8.3	4.5
	Tandem		1.4	8.8	33.2	4.5





Motores de Passo Nema 34:

Modelo nº	Ângulo de Passo	Comprimento do Motor	Corrente	Resistência	Indutância	Torque de Retenção	# de Fios	Torque de Detent	Inércia do Rotor	Massa
	( °)	(L)mm	A	Ω	mH	N.m	Nº	Kg.cm	g.cm2	Kg
JK86HS68-5904	1.8	67	5.9	0.28	1.7	3.4	4	0.8	1000	1.7
JK86HS68-2808	1.8	67	2.8	1.4	3.9	3.4	12.2	0.8	1000	1.7
JK86HS78-5504	1.8	78	5.5	0.46	4	4.6	4	1.2	1400	2.3
JK86HS78-4208	1.8	78	4.2	0.75	3.4	4.6	12.2	1.2	1400	2.3
JK86HS97-4504	1.8	97	4.5	0.66	3	5.8	4	1.7	2100	3
JK86HS97-4008	1.8	97	4	0.98	4.1	4.7	12.2	1.7	2100	3
JK86HS100-6004	1.8	100	6	0.36	2.8	7	4	1.9	2200	3.1
JK86HS115-6004	1.8	115	6	0.6	6.5	8.7	4	2.4	2700	3.8
JK86HS115-4208	1.8	115	4.2	0.9	6	8.7	12.2	2.4	2700	3.8
JK86HS126-6004	1.8	126	6	0.58	6.5	6.3	4	2.9	3200	4.5
JK86HS155-6004	1.8	155	6	0.68	9	13	4	8	3.6	4000
JK86HS155-4208	1.8	155	4.2	1.25	12.2	8	12.2	8	3.6	4000







Perfil da Empresa:
Changzhou Jkongmotor Co., Ltd foi uma zona industrial de alta tecnologia em Changzhou, China. Nossos produtos são usados em muitos tipos de máquinas, como impressoras 3D, máquinas CNC, equipamentos médicos, equipamentos de impressão e tecelagem e assim por diante.
A JKONGMOTOR dá as boas-vindas calorosas às cooperações 'OEM' e 'ODM' e a outras empresas para estabelecer uma cooperação de longo prazo conosco.












Certificação:Os motores de passo lineares Jkongmotor com fuso de esfera



oferecem precisão, estabilidade e personalização—seu parceiro confiável para controle de movimento linear avançado.
