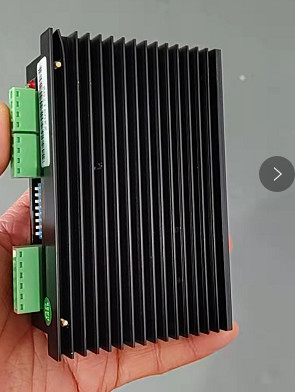

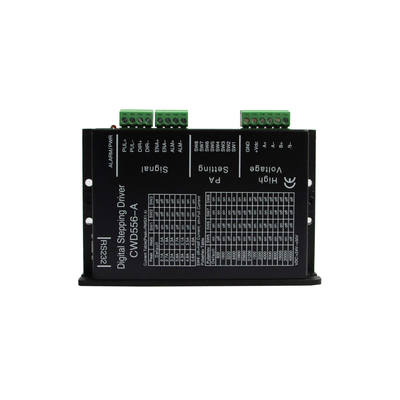

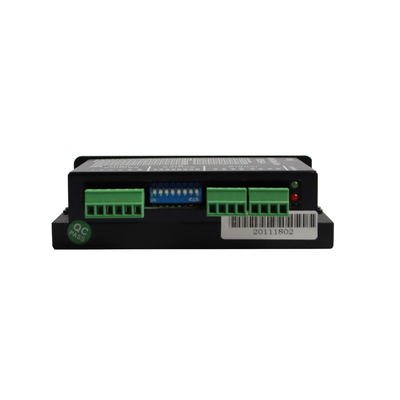

Driver de passo digital CWD556-A para NEMA17 NEMA23 NEMA24

Visão geral do CWD556-A:

O CWD556-A é um driver digital de motor de passo bifásico de nova geração, baseado em um processador DSP de 32 bits, combinação da tecnologia anti-ressonância, baixo ruído, micro-passo e aumento de baixa temperatura melhora significativamente o desempenho do passo motor, tem baixo ruído, pequena vibração, aumento de baixa temperatura e torque de alta velocidade.O driver CWD556-A usa tecnologia PID adaptável on-line, sem ajuste manual, pode gerar automaticamente parâmetros ideais para diferentes motores e obter o melhor desempenho.Faixa de tensão de alimentação de 24 VCC a 50 VCC, adequada para acionar vários motores de passo híbridos bifásicos com corrente de fase abaixo de 5,6 A.O micropasso pode ser ajustado de passo completo a 40000 passos/rev e a corrente de saída pode ser ajustada de 2,1A a 5,6A;com redução automática de corrente ociosa, autoteste, proteção contra sobretensão, subtensão e sobrecorrente.

Características deCWD556-A:

Alto desempenho, baixo preço

Micro-passo

Redução automática de corrente ociosa

E/S de sinais de isolamento óptico

Frequência máxima de resposta até 200Kpps

Aumento de baixa temperatura, movimento suave

Tecnologia PID adaptável online

Aplicações deCWD556-A:

Adequado para uma variedade de equipamentos e instrumentos de automação em grande escala.Por exemplo: máquina de rotulagem, máquina de corte, máquina de embalagem, plotadora, máquina de gravação, máquinas-ferramenta CNC e assim por diante.Sempre funciona bem quando aplicado em equipamentos que exigem baixa vibração, baixo ruído, alta precisão e alta velocidade

Configuração atual do driver do motor de passoCWD556-A

O que é segmentação de motorista?Qual é a relação entre a velocidade do motor de passo e a frequência de pulso?

Devido à estrutura única do motor de passo, ele é marcado com "ângulo de passo inerente ao motor" ao sair de fábrica (por exemplo, 0,9°/1,8°, indicando que o ângulo de rotação de cada passo do meio-passo é 0,9° e o de todo o degrau é de 1,8°).

No entanto, em muitos controles de precisão e ocasiões, todo o ângulo de passo é muito grande, afetando a precisão do controle, e a vibração é muito grande, então muitos passos são necessários para completar um ângulo de passo natural do motor, que é o chamado drive de subdivisão, o dispositivo eletrônico que pode realizar essa função é chamado de driver de subdivisão.

Aplicações do driver do motor de passo

Pode ser aplicado em uma variedade de equipamentos e instrumentos de automação de pequena escala, como máquina de rotulagem, máquina de corte, máquina de embalagem, máquina de desenho, máquina de gravação, máquina CNC e assim por diante.Sempre tem bom desempenho quando é usado em equipamentos que exigem baixa vibração, baixo ruído, alta precisão e alta velocidade.
