Lugar de origem: | Jiangsu, China (continente) |
Marca: | Jkongmotor |
Certificação: | CE, ROHS,ISO9001 |
Número do modelo: | JK 80BLS |
Quantidade de ordem mínima: | 3-10PCS |
---|---|
Preço: | US$19~US$48 |
Detalhes da embalagem: | com caixa da exportação. quantidade grande com pálete |
Tempo de entrega: | Para amostras, 7-15 dias/para o grupo, 15-25days |
Termos de pagamento: | T/T, paypal, Western Union, L/C |
Habilidade da fonte: | 100000pcs/month |
Eixo: | Único | Polos: | 8 |
---|---|---|---|
tensão avaliado: | 48V | Velocidade avaliado: | 3000RPM |
Poder avaliado: | 110W - 440W | Torque avaliado: | 0.35N.m - 1.4N.m |
Corrente avaliado: | 3A - 10.5A | Comprimento do motor: | 78mm - 138mm |

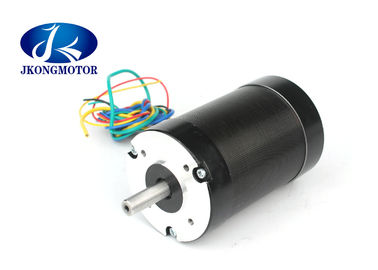

motor sem escova redondo 48V 310V 3000RPM da C.C. de 80mm com ângulo 120Degree elétrico
1. Descrição do motor elétrico sem escova da C.C.:
Tensão avaliado: 48V - 310V
Velocidade avaliado: 1000RPM - 4000RPM
2. Especificação de Genaral do motor sem escova redondo da C.C. de 80mm
Artigo | Especificação |
Tipo de enrolamento | Estrela |
Ângulo de efeito hall | um ângulo elétrico de 120 graus |
O eixo corre para fora | 0.025mm |
Jogo radial | 0.02mm@450g |
Jogo de extremidade | 0.08mm@450g |
Força de Max.radial | formulário de 115N @20mm a flange |
Força de Max.axial | 45N |
Classe da isolação | Classe B |
Força dielétrica | 500VDC para um minuto |
Resistência de isolação | 100MΩ mínimo, 500VDC |
3. Especificação elétrica do motor elétrico sem escova da C.C. de 80mm:
Modelo | |||||
Especificação | Unidade | JK80BLS01 | JK80BLS02 | JK80BLS03 | JK80BLS04 |
Número de fase | Fase | 3 | |||
Número de Polos | Polos | 8 | |||
Tensão avaliado | VDC | 48 | |||
Velocidade avaliado | RPM | 3000 | |||
Torque avaliado | N.m | 0,35 | 0,7 | 1,05 | 1,4 |
Corrente avaliado | Ampères | 3 | 5,5 | 8 | 10,5 |
Poder avaliado | W | 110 | 220 | 330 | 440 |
Torque máximo | N.m | 1,05 | 2,1 | 3,15 | 4,2 |
Corrente máxima | Ampères | 9 | 16,5 | 24 | 31,5 |
Parte traseira E.M.F | V/Krpm | 13,5 | 13,3 | 13,1 | 13 |
Constante do torque | N.m/A | 0,13 | 0,127 | 0,126 | 0,124 |
Inércia do rotor | g.c㎡ | 210 | 420 | 630 | 840 |
Comprimento de corpo | milímetro | 78 | 98 | 118 | 138 |
Peso | Quilograma | 1,4 | 2 | 2,6 | 3,2 |
Sensor | Honeywell | ||||
Classe da isolação | B | ||||
Grau de proteção | IP30 | ||||
Temperatura de armazenamento | -25~+70℃ | ||||
Temperatura de funcionamento | -15~+50℃ | ||||
Umidade de trabalho | RH de 85% ou abaixo de 85% (não se condensar) | ||||
Ambiente de trabalho | exterior (nenhuma luz solar direta), gás não corrosivo, gás Não-inflamável, nenhuma névoa do óleo, nenhuma poeira |
||||
Altura | 1000m ou abaixo 1000m |
Motorista de harmonização do motor de BLDC: JKBLD300 JKBLD750
4. Dimensões do MOTOR redondo do bldc de 80mm: (Unit=mm)
5.Advantages dos motores de BLDC
Um motor de BLDC com as três bobinas no estator terá seis fios elétricos (dois a cada bobina) que estendem destas bobinas. Na maioria de aplicações três destes fios serão conectados internamente, com os três fios restantes que estendem do corpo do motor (em contraste com os dois fios estender do motor escovado descreveu mais adiantado). Prender na caixa do motor de BLDC é mais complicado do que simplesmente conectando os terminais positivos e negativos da pilha do poder; nós olharemos mais proximamente como nestes motores trabalhar na segunda sessão desta série. Abaixo, nós concluímos olhando as vantagens pelos motores de BLDC.
Uma vantagem grande é eficiência, como estes motores pode controlar continuamente no máximo a força rotatória (torque). Os motores escovados, ao contrário, alcançam o torque máximo somente em determinados pontos na rotação. Para que um motor escovado entregue o mesmo torque que um modelo sem escova, precisaria de usar ímãs maiores. Eis porque mesmo os motores pequenos de BLDC podem entregar o poder considerável.
O segundo vantagem-relacionado grande ao primeiro-está controllability. Os motores de BLDC podem ser controlados, usando mecanismos de feedback, à entrega precisamente o torque e a velocidade de rotação desejados. O controle da precisão reduz por sua vez o consumo de energia e a geração de calor, e-nos casos onde os motores são bateria - posta — alonga a vida da bateria.
Os motores de BLDC igualmente oferecem a durabilidade alta e a baixa geração de ruído elétrica, agradecimentos à falta das escovas. Com motores escovados, as escovas e o comutador vestem para baixo em consequência do contato movente contínuo, e igualmente produzem as faíscas onde o contato é feito. O ruído elétrico, em particular, é o resultado das faíscas fortes que tendem a ocorrer nas áreas aonde as escovas passam sobre as diferenças no comutador. Eis porque os motores de BLDC são considerados frequentemente preferíveis nas aplicações onde é importante evitar o ruído elétrico.
6. Aplicações do motor sem escova da C.C.:
Nossos produtos são amplamente utilizados dentro
