| Lugar de origem: | Jiangsu, China (continente) |
| Marca: | Jkongmotor |
| Certificação: | CE, ROHS,ISO9001 |
| Número do modelo: | JKBLS120 |
| Quantidade de ordem mínima: | 3-10PCS |
|---|---|
| Preço: | US $17.00 - US $22.00 |
| Detalhes da embalagem: | com caixa da exportação. quantidade grande com pálete |
| Tempo de entrega: | Para amostras, 7-15 dias/para o grupo, 15-25days |
| Termos de pagamento: | T/T, paypal, Western Union, L/C |
| Habilidade da fonte: | 50000 PCes/mês |
| Tipo do motor: | MOTOR DA C.C. | Tensão entrada: | 12V- 30V |
|---|---|---|---|
| Velocidade do motor: | 20000rpm | Peso: | 0.6CE ROHSkg |
| Certificado: | CE ROHS | Motor correspondente: | 0 - 120W |
| Realçar: | motorista do motor do bldc,MOTORISTA DO MOTOR |
||

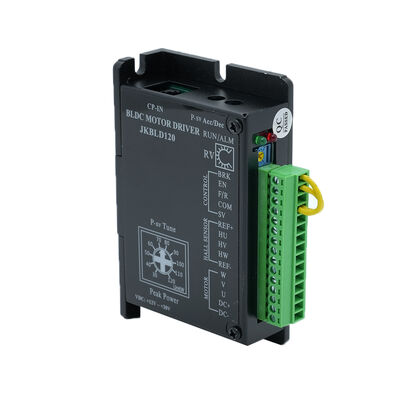

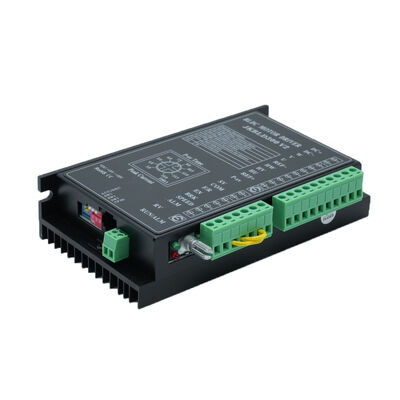

Motorista sem escova JKBLD120 do motor da C.C. de 10V~30VDC 0A-8A para o motor de 0-120w Bldc
| Modelo | |||||
| Especificação | Unidade | JK57BLS01 | JK57BLS02 | JK57BLS03 | JK57BLS04 |
| Número de fase | Fase | 3 | |||
| Número de Polos | Polos | 4 | |||
| Tensão avaliado | VDC | 36 | |||
| Velocidade avaliado | RPM | 4000 | |||
| Torque avaliado | N.m | 0,11 | 0,22 | 0,33 | 0,44 |
| Corrente avaliado | Ampères | 2 | 3,6 | 5,3 | 6,8 |
| Poder avaliado | W | 46 | 92 | 138 | 184 |
| Torque máximo | N.m | 0,33 | 0,66 | 1 | 1,32 |
| Corrente máxima | Ampères | 6,8 | 11,5 | 15,5 | 20,5 |
| Parte traseira E.M.F | V/Krpm | 7,7 | 7,4 | 7,3 | 7,1 |
| Constante do torque | N.m/A | 0,073 | 0,07 | 0,07 | 0,068 |
| Inércia do rotor | g.c㎡ | 75 | 119 | 173 | 230 |
| Comprimento de corpo | milímetro | 47 | 67 | 87 | 107 |
| Peso | Quilograma | 0,44 | 0,75 | 1 | 1,25 |
| Sensor | Honeywell | ||||
| Classe da isolação | B | ||||
| Grau de proteção | IP30 | ||||
| Temperatura de armazenamento | -25~+70℃ | ||||
| Temperatura de funcionamento | -15~+50℃ | ||||
| Umidade de trabalho | RH de 85% | ||||
| Ambiente de trabalho | Exterior (nenhuma luz solar direta), nenhum gás corrosivo, nenhum gás inflamável, nenhuma névoa do óleo, nenhuma poeira | ||||
| Altura | 1000 medidores ou menos | ||||
| Modelo | |||||
| Especificação | Unidade | JK60BLS01 | JK60BLS02 | JK60BLS03 | JK60BLS04 |
| Número de fase | Fase | 3 | |||
| umber de Polos | Polos | 8 | |||
| Tensão avaliado | VDC | 48 | |||
| Velocidade avaliado | RPM | 3000 | |||
| Torque avaliado | N.m | 0,3 | 0,6 | 0,9 | 1,2 |
| Corrente avaliado | Ampères | 2,8 | 5,2 | 7,5 | 9,5 |
| Poder avaliado | W | 94 | 188 | 283 | 377 |
| Torque máximo | N.m | 0,9 | 1,8 | 2,7 | 3,6 |
| Corrente máxima | Ampères | 8,4 | 15,6 | 22,5 | 28,5 |
| Parte traseira E.M.F | V/Krpm | 12,1 | 12,6 | 12,4 | 13,3 |
| Constante do torque | N.m/A | 0,116 | 0,12 | 0,118 | 0,127 |
| Inércia do rotor | Kg.c㎡ | 0,24 | 0,48 | 0,72 | 0,96 |
| Comprimento de corpo | milímetro | 78 | 99 | 120 | 141 |
| Peso | Quilograma | 0,85 | 1,25 | 1,65 | 2,05 |
| Sensor | Honeywell | ||||
| Classe da isolação | B | ||||
| Grau de proteção | IP30 | ||||
| Temperatura de armazenamento | -25~+70℃ | ||||
| Temperatura de funcionamento | -15~+50℃ | ||||
| Umidade de trabalho | <> | ||||
| Ambiente de trabalho | Nenhuma luz solar direta, gás não corrosivo, gás inflamável, névoa do óleo, nenhuma poeira. | ||||
| Altura | 1000m ou abaixo | ||||
| Parâmetro | Minuto | Avaliado | Máximo | Unidade |
| Motor Hall Sensor Angle | 120°/240° | |||
| Entrada da alimentação de DC | 12 | 24 | 30 | V |
| Conduza a saída atual | 5 | 8 | ||
| Velocidade apropriada do motor | 0 | 20000 | RPM | |
| Hall Sensor Voltage | 4,5 | 5 | 5,5 | V |
| Hall Sensor Current | 20 | miliampère | ||
| Potenciômetro externo | 10K | Ω | ||
|
Mark |
defina |
|
DC+/DC- |
A entrada da fonte de alimentação (DC12V~DC30V) não faz o erro para + e - |
|
U, V, W |
Os fios principais do motor conectam fios grossos |
|
Hu, alta tensão, Hw |
O fio principal do sinal de Salão conecta (fios finos Hu, alta tensão, Hw) |
|
REF+ |
Fonte de alimentação de Salão + (para a entrada +5V do salão do motor) |
|
Referência |
Fonte de alimentação de Salão - (terra do salão para conectar este porto) |
|
VCC |
Porto externo da fonte de alimentação do potenciômetro (apenas pode se usar para o potenciômetro, não pode para outros circuitos externos) |
|
SV |
Terminal externo do potenciômetro (veja o regulamento da velocidade da nota) |
|
COM |
porto comum (de baixo nível) |
|
F/R |
Sentido: inversão dianteira, de baixo nível oscilando ou de nível elevado nota 1 |
|
EN |
Permita: de nível elevado/parada de baixo nível/corrida nota 1 |
|
BRK |
Freio rápido: de nível elevado/parada de baixo nível/corrida nota 1 |
